9 Commutateur AG7648 ToR/leaf
Chapitre 3 Installation
3.1 Montage
Ce commutateur peut être monté dans un rack de 19 pouces standard ou sur une surface
horizontale. Les instructions de montage pour chaque type d'emplacement suivent.
3.1.1 Montage en rack
Avant le montage en rack du commutateur, accordez une attention particulière aux critères
suivants :
• Charge mécanique : Ne placez pas d'équipement au-dessus d'une unité montée en rack.
• Surcharge du circuit : Assurez-vous que le circuit d'alimentation de l'ensemble rack n'est
pas surchargé.
• Mise à la terre : L'équipement monté en rack doit être correctement relié à la terre. Une
attention particulière doit être accordée aux raccordements électriques autres que les
branchements directs au secteur.
Vers les appareils montés en rack :
1. Fixez les deux supports à l'appareil en utilisant les huit vis M4 fournies dans le kit de
montage en rack.
REMARQUE :
Le commutateur peut également être monté dans un rack à l'aide d'une étagère
rack ou des supports en « L ».

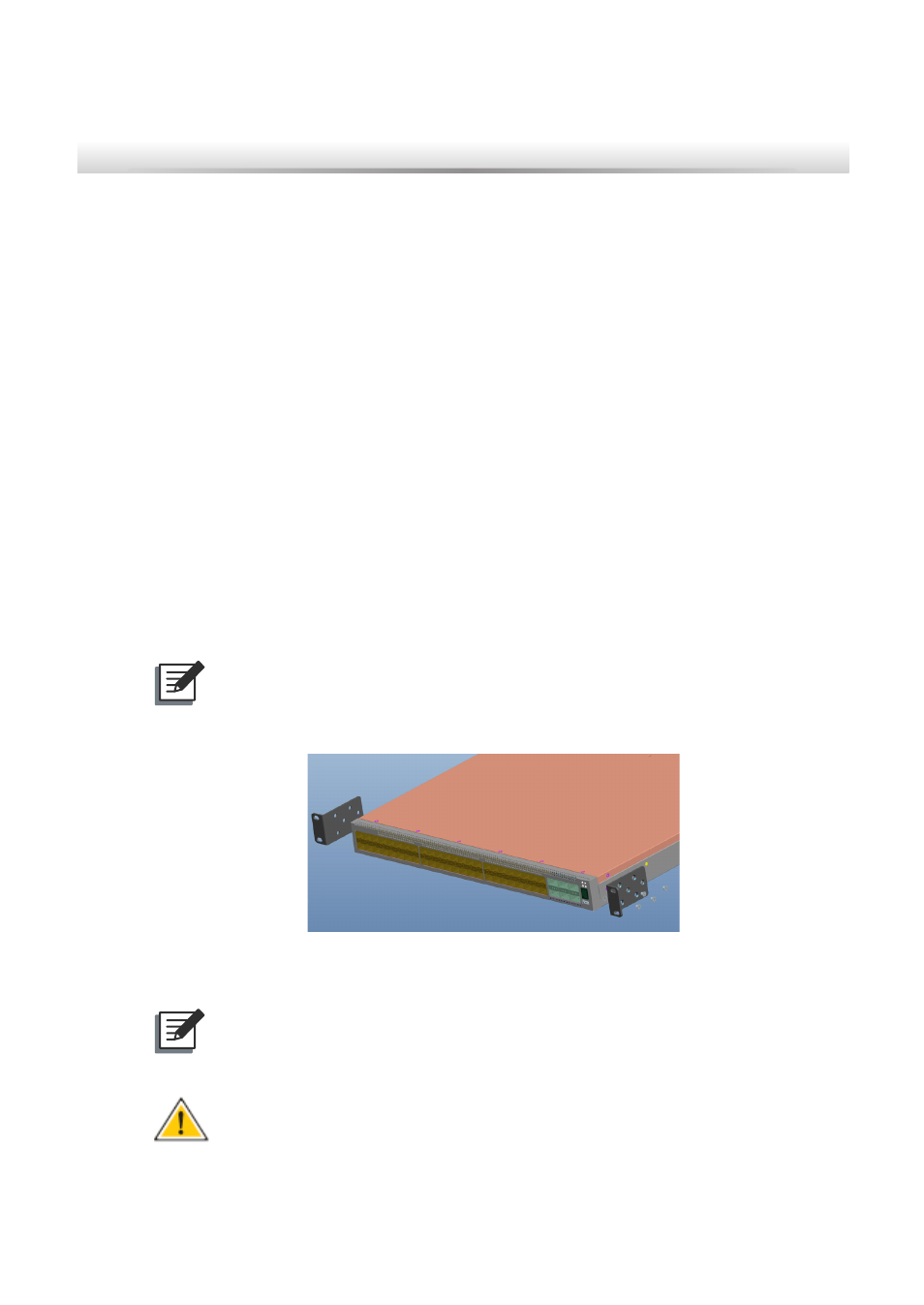

(Figure 3-1 : Fixation des supports)
2. Montez l'appareil dans le rack, en utilisant quatre vis de montage en rack 12-24.
REMARQUE :
Les vis et les écrous de fixation du rack ne sont pas fournis dans le kit de
montage en rack.
ATTENTION :
En raison du poids du commutateur, il doit être installé par au moins deux
personnes.
