13 Commutateur AG7648 ToR/leaf
Chapitre 4 Effectuer les connexions réseau
Le commutateur AG7648 est conçu pour fournir des connexions Ethernet à haut débit, sans
perte, entre racks de serveurs, via ses ports 10G SFP+ ou 40G QSFP. Ce chapitre explique
comment effectuer les connexions réseau au commutateur.
4.1 Connexions à paires torsadées
La connexion du port de gestion du commutateur nécessite un câble à paire torsadée non
blindé (UTP) avec connecteurs RJ-45 aux deux extrémités. Utilisez du câble de catégorie 5,
5e ou 6 pour les connexions 1000Base-T, de catégorie 5 ou supérieure pour les connexions
100BASE-TX, et de catégorie 3 ou supérieure pour les connexions 10BASE-T.
4.1.1 Consignes de câblage
Le port RJ-45 du commutateur prend en charge une configuration automatique du brochage
MDI / MDI-X, vous pouvez donc utiliser un câble à paire torsadée standard de bout en bout
pour raccorder à un autre appareil du réseau (PC, serveurs, commutateurs, routeurs ou
concentrateurs).
4.1.2 Connexion au port de gestion
1. Reliez une extrémité d'un câble à paire torsadée au connecteur RJ-45 du dispositif de
liaison.

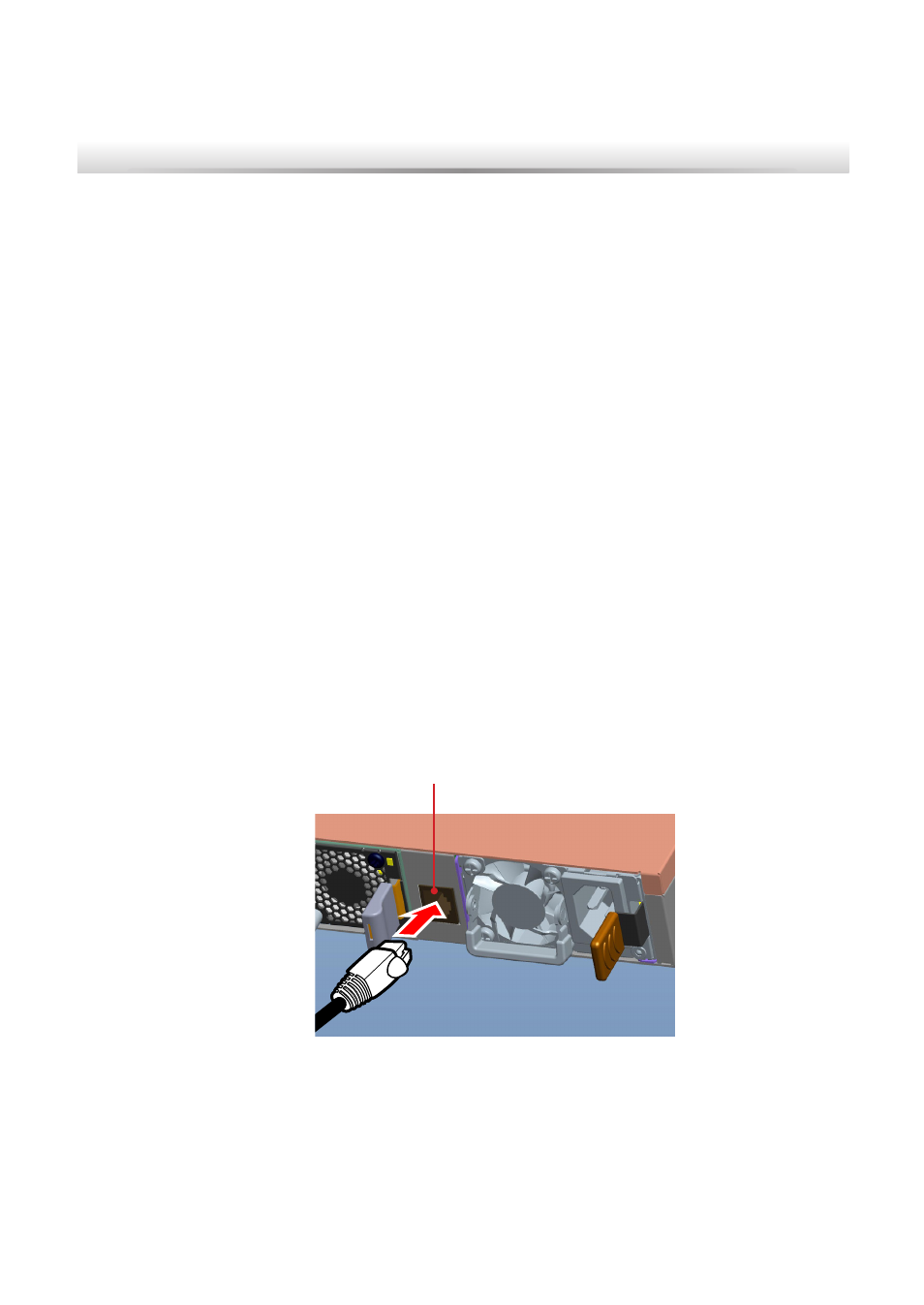

Connecteur RJ-45
(Figure 4-1 : Effectuer une connexion au port de gestion)
2. Branchez l'autre extrémité au port de gestion du commutateur.
Assurez-vous que le câble à paire torsadée ne dépasse pas 100 mètres (328 pieds) de longueur.
3. Lorsque la connexion est établie, la LED Mgmt (sur le commutateur) s'allume en vert pour
indiquer que la connexion est valide.
