• Apparence et mécanisme Chapitre 2
2.2 Identification des LED
Cette section fournit une vue d'ensemble des LED avant et arrière.
2.2.1 LED avant
LED de port SFP+
supérieur
LED de port SFP+ inférieur
LED de port
QSFP+

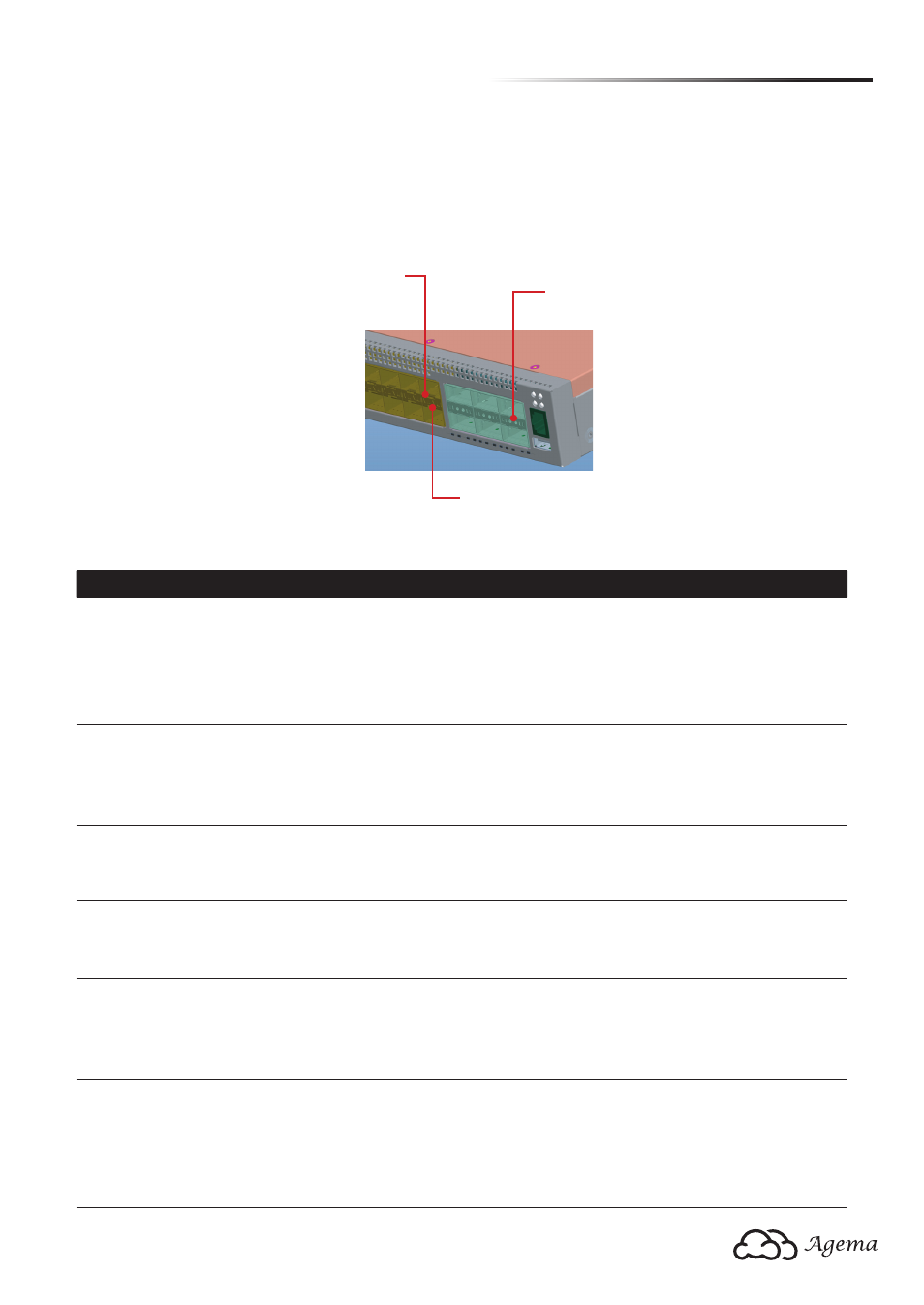

(Figure 2-3 : Identification des LED avant)
LED Description
LED système
• Éteinte - L'alimentation est coupée
• Verte fixe - Fonctionnement normal
• Verte clignotante - Démarrage en cours
• Jaune fixe - Défaut Majeur et les défauts affectent le trafic
• Jaune clignotante - Défaut mineur et n'affectant pas le trafic
LED d'alimentation
• Éteinte - L'alimentation est déconnectée
• Verte fixe - Fonctionnement normal (Alimentation simple ou double)
• Jaune fixe - POST en cours
• Jaune clignotante - Un des blocs d'alimentation est en panne
LED
VENTILATEUR
• Verte fixe - Le VENTILATEUR fonctionne normalement
• Jaune fixe - Le VENTILATEUR est en panne ou le sens du flux d'air est
incompatible
LED
LOCALISATEUR
• Éteinte - Aucune alimentation
• Bleue clignotante - La fonction de localisation est activée
• Bleue fixe - La fonction de localisation est désactivée
Emplacements
10G SFP+ (Deux
LED par port)
• Éteinte - Aucune liaison
• Verte fixe - Une liaison 10Go/s valide
• Jaune fixe - Une liaison 1Go/s valide
• Verte clignotante - Transmission ou réception de paquets en cours
Emplacements
40G QSFP (Deux
LED par port)
• Éteinte - Aucune liaison
• Verte fixe - Une liaison 40Go/s valide
• Orange fixe - Une liaison 10Go/s valide
• Verte clignotante - Vitesse 40G, transmission ou réception de paquets en cours
• Orange clignotante - Vitesse 10G, transmission ou réception de paquets en cours
