3 Commutateur AG7648 ToR/leaf
Chapitre 2 Apparence et mécanisme
2.1 Vue d'ensemble du produit
2.1.1 Vue de face
49
50
47
48
33
34
31
32
17
18
15
16
1
AG7648
2
53
FAN
SYS PWR
LOCAT
CONSOL
E
54 USB
1 port Ethernet
1 port USB
6 ports QSFP
48 ports SFP+

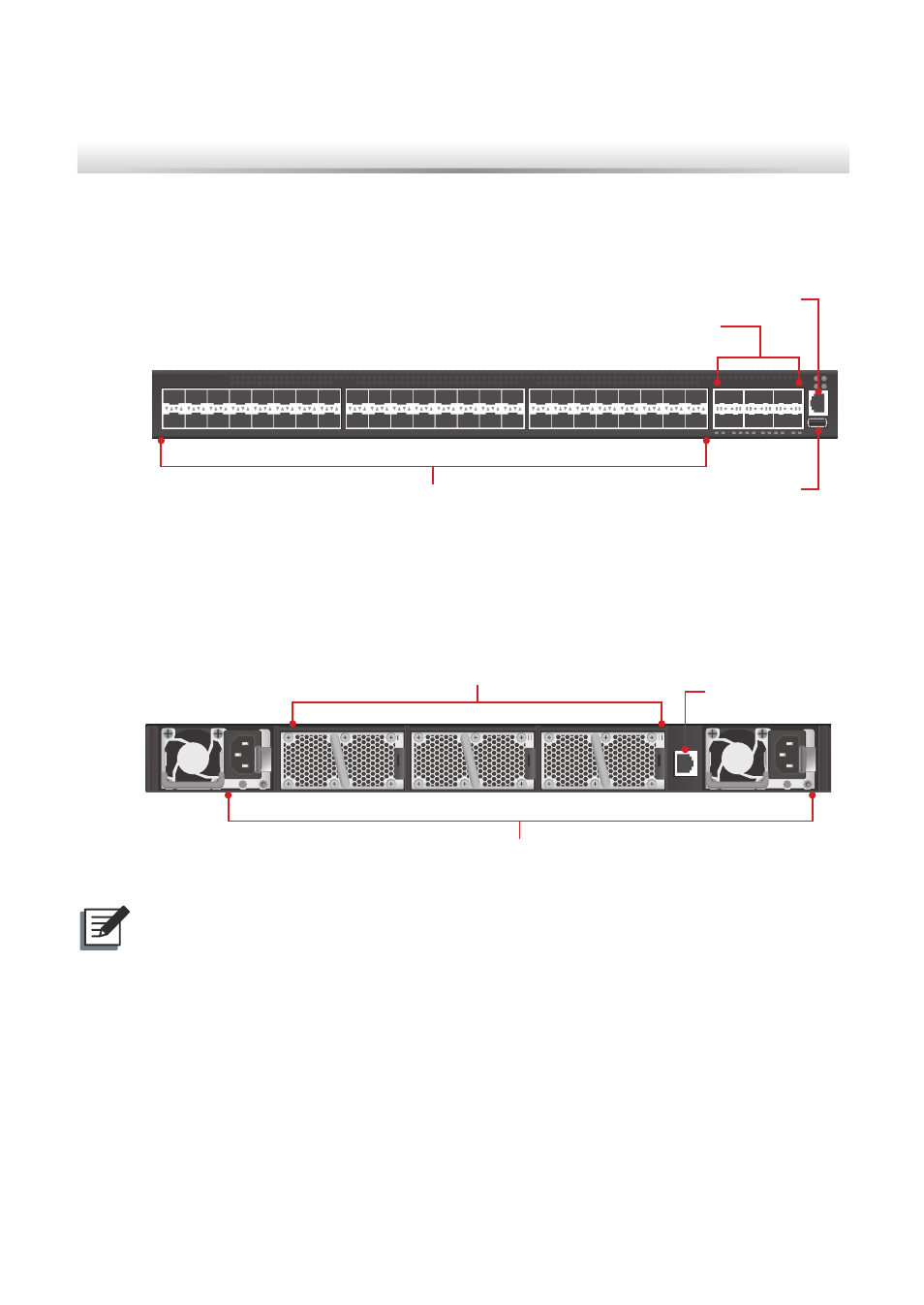

(Figure 2-1 : Vue de face)
2.1.2 Vue arrière
< PWR1 PWR2>
< FAN1
<<FAN2
<<<FAN3
MGMT
2 blocs d'alimentation (PSU) redondants
3 emplacements pour plateau ventilateur (3 ventilateurs par plateau)
1 port de gestion
(Figure 2-2 : Vue arrière)
REMARQUE :
Le commutateur prend en charge jusqu'à deux blocs d'alimentation. Toutefois, il est livré
avec un seul bloc d'alimentationpréinstallé dans le panneau arrière du commutateur. Vous
pouvez vous procurer un bloc d'alimentation supplémentaire pour la redondance.
