2 led arrière – Agema AG8032 Manuel d'utilisation
Page 8
5
Commutateur AG8032 Spine and Leaf
LED
Description
Ports de gestion
(Deux LED par port)
LED liaison : (sur le côté gauche)
• Éteinte – Aucune liaison n'est établie sur le port
• Orange fixe – Une liaison valide à 10/100 Mo/s est établie sur le port
• Verte fixe – Une liaison valide à 1000 Mo/s est établie sur le port
LED Act : (sur le côté droit)
• Éteinte – Aucune liaison n'est établie sur le port
• Verte clignotante – Activité, transmission ou réception de paquets sur ce
port
2.2.2 LED arrière
<<<FAN1
<<FAN2
<FAN3
PWR1>
PWR2>
LED CA OK
LED de plateau ventilateur

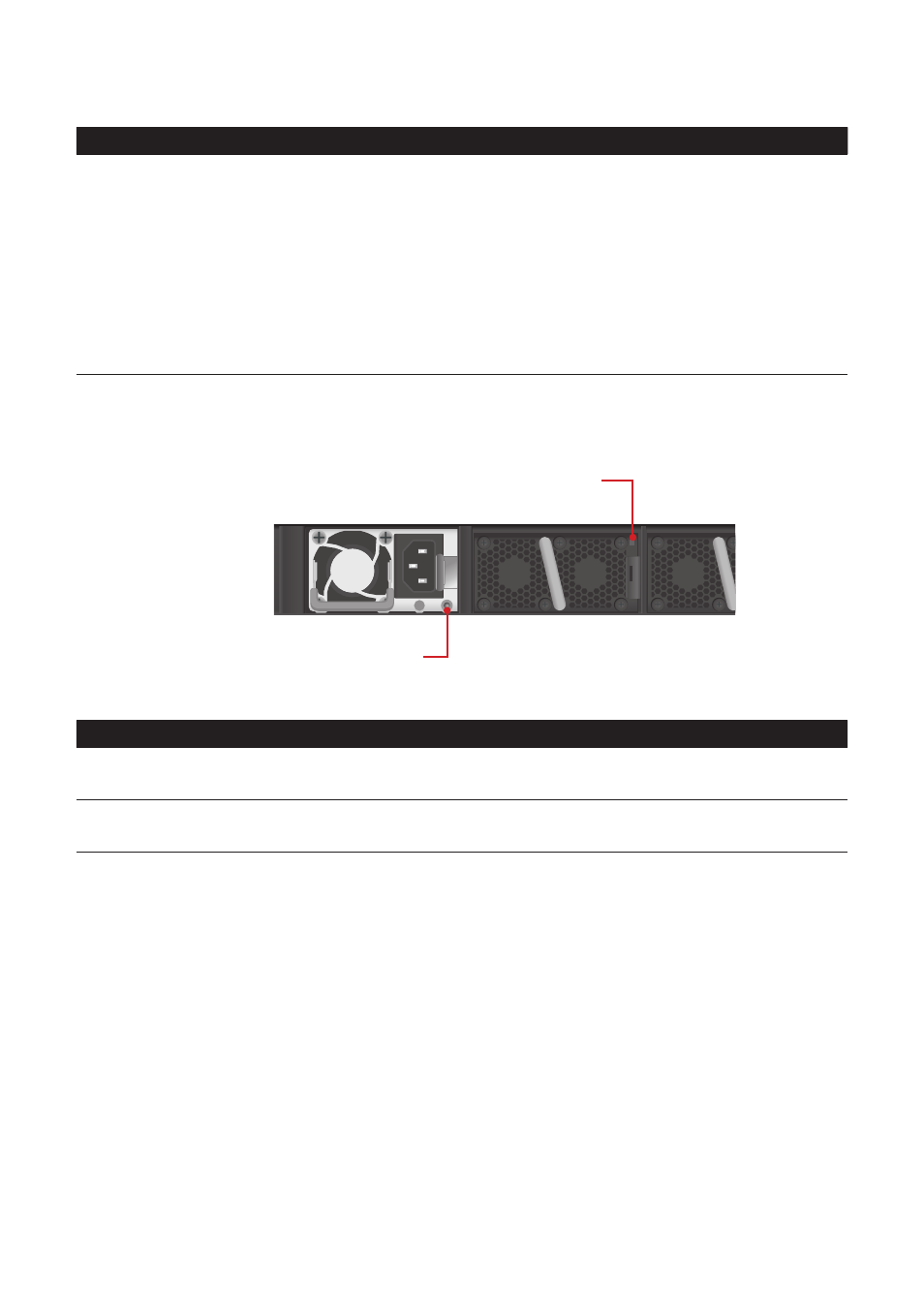

(Figure 2-4 : Identification des LED arrière)
LED
Description
Plateau ventilateur
• Verte fixe – Ventilateur allumé au nombre de tours par minute attendu
• Jaune fixe – Panne de ventilateur
CA OK
• Éteinte – Panne de courant ou absence d'alimentation
• Verte fixe – L'alimentation est OK
