11 Commutateur AG8032 Spine and Leaf
3.3 Connexion au port console
Ce port est utilisé pour connecter un dispositif console au commutateur via un câble série
null-modem. Le dispositif console peut être un PC ou une station de travail fonctionnant avec
un émulateur de terminal VT-100 ou un terminal VT-100. Un câble RJ-45 vers DB-9 est fourni
avec le commutateur pour le raccorder sur le port série DB-9 DTE RS-232 d'un PC. Les
affectations de broches utilisées dans le câble RJ-45 vers DB-9 sont décrites ci-dessous.
Port DP-9
Connecteur RJ-45

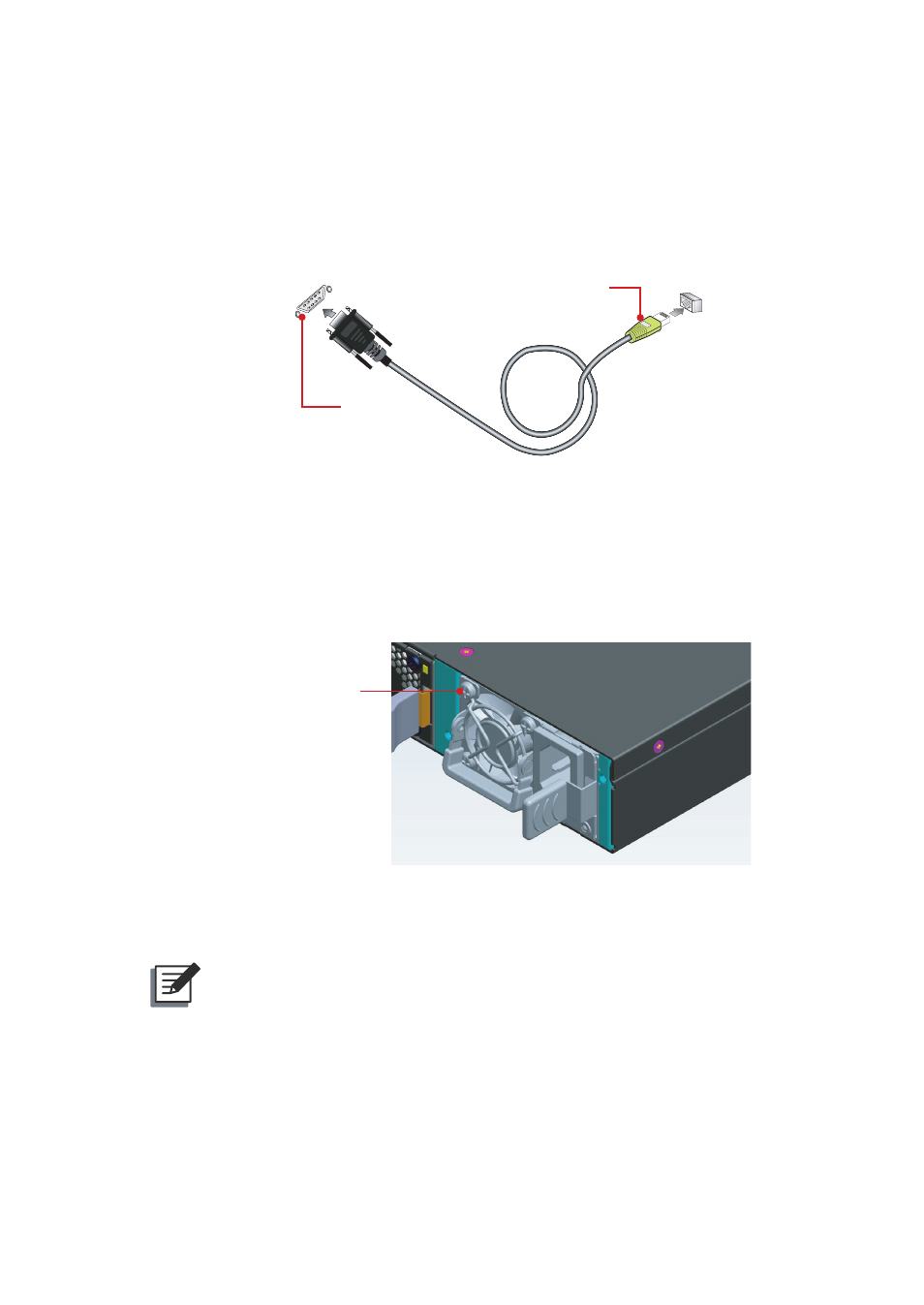

(Figure 3-6 : Connexion au port console)
3.4 Branchement à une source d'alimentation
Pour brancher un commutateur à une source d'alimentation :
1. Insérez la fiche du câble d'alimentation directement dans la prise secteur d'un bloc
d'alimentation située à l'arrière du switch.
Prise
d'alimentation
(Figure 3-7 : Prise d'alimentation)
2. Branchez l'autre extrémité du câble sur une source d'alimentation à 3 broches reliée à la
terre.
REMARQUE :
Pour une utilisation à l'international, vous devrez peut-être changer le cordon
d'alimentation secteur. Vous devez utiliser un cordon d'alimentation homologué
pour le type de prise dans votre pays.
3. Vérifiez les LED du bloc d'alimentation et du panneau avant quand l'appareil est sous
tension pour vous assurer que le courant secteur est reçu et que la LED PS1 / PS2 est
allumée. Sinon, vérifiez que le câble d'alimentation est correctement branché.
4. Répétez les étapes 1 et 2 quand un deuxième module d'alimentation est installé.
Les deux modules d'alimentation installés fonctionnent en mode de partage de la charge
et fournissent une redondance 1 + 1.
