7 Commutateur AG8032 Spine and Leaf
2.5 Modules d'alimentation
Les modules d'alimentation sont des blocs d'alimentation (PSU) remplaçables à chaud pour
le commutateur.
Vous pouvez installer jusqu'à deux blocs d'alimentation. Les blocs d'alimentation fonctionnent
en mode de partage de la charge et fournissent une redondance 1 + 1.

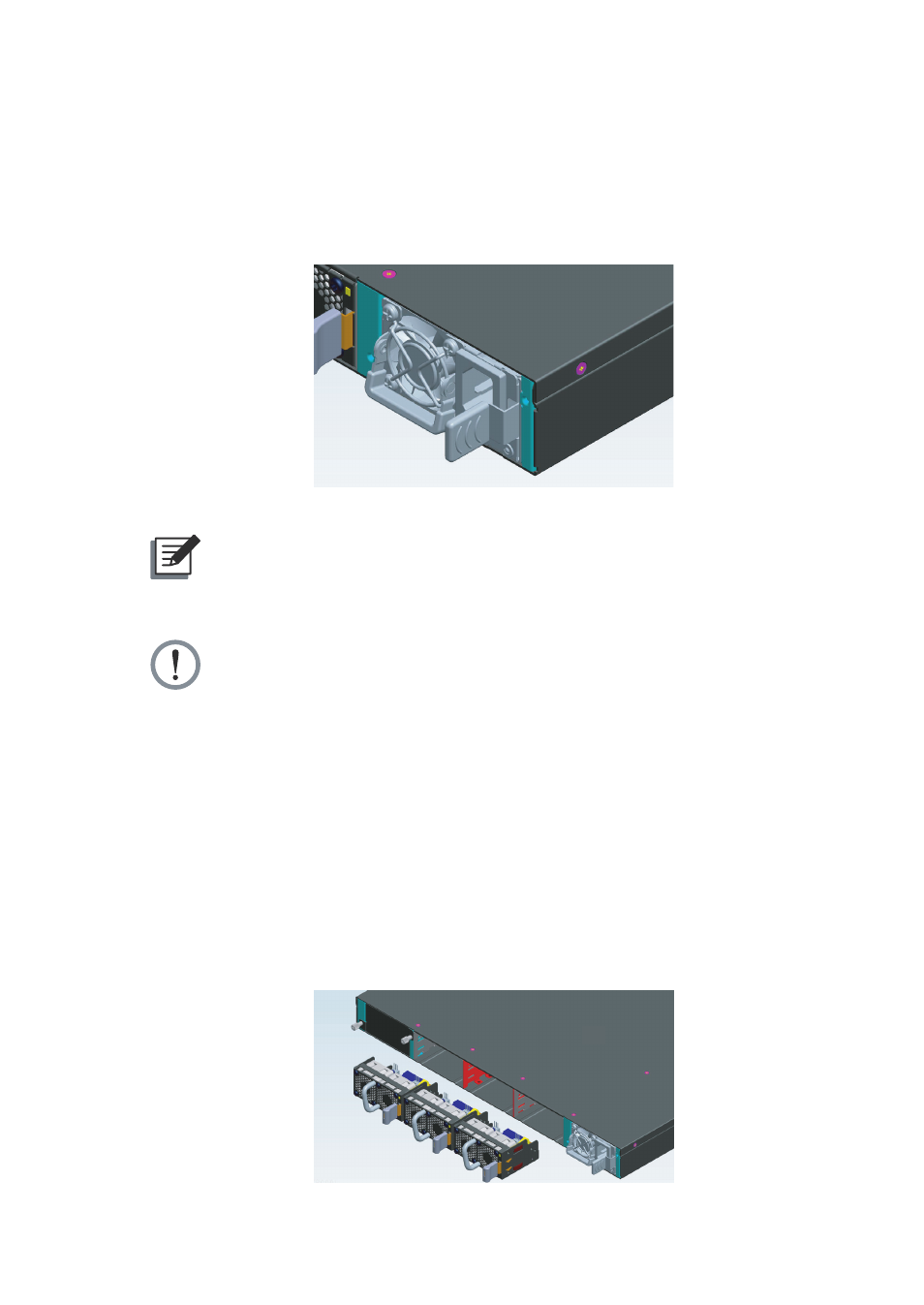

(Figure 2-6 : Bloc d'alimentation)
REMARQUE :
Une redondance 1 + 1 est un système dans lequel une alimentation de
commutateur est secondée par un autre bloc d'alimentation de commutateur
en mode de partage de la charge. Si une alimentation tombe en panne, l'autre
alimentation prend toute la charge du commutateur.
AVERTISSEMENT :
• Le commutateur comprend une alimentation enfichable et des modules de
plateau ventilateur qui sont installés dans le châssis. Tous les modules ont un
flux d'air s'écoulant de l'avant vers l'arrière.
• Il y a risque d'explosion si la pile est remplacée par un type incorrect. Jetez
les piles usagées selon les instructions.
• Retirez le câble d'alimentation du module avant de retirer le module lui-
même. Le câble d'alimentation ne doit pas être connecté avant l'insertion
dans le châssis ou équivalent.
2.6 Module de plateau ventilateur
Le module de plateau ventilateur fait partie du système de refroidissement par air du
commutateur, qui assure le refroidissement du commutateur. Vous devez installer le module
de plateau ventilateur dans le commutateur qui correspond au sens du flux d'air de l'unité
d'alimentation installée.
(Figure 2-7 : Module de plateau ventilateur)
