4
• Apparence et mécanisme Chapitre 2
2.2 Identification des LED
Cette section fournit une vue d'ensemble des LED avant et arrière.
2.2.1 LED avant
LED de port QSFP supérieur
LED de port QSFP inférieur

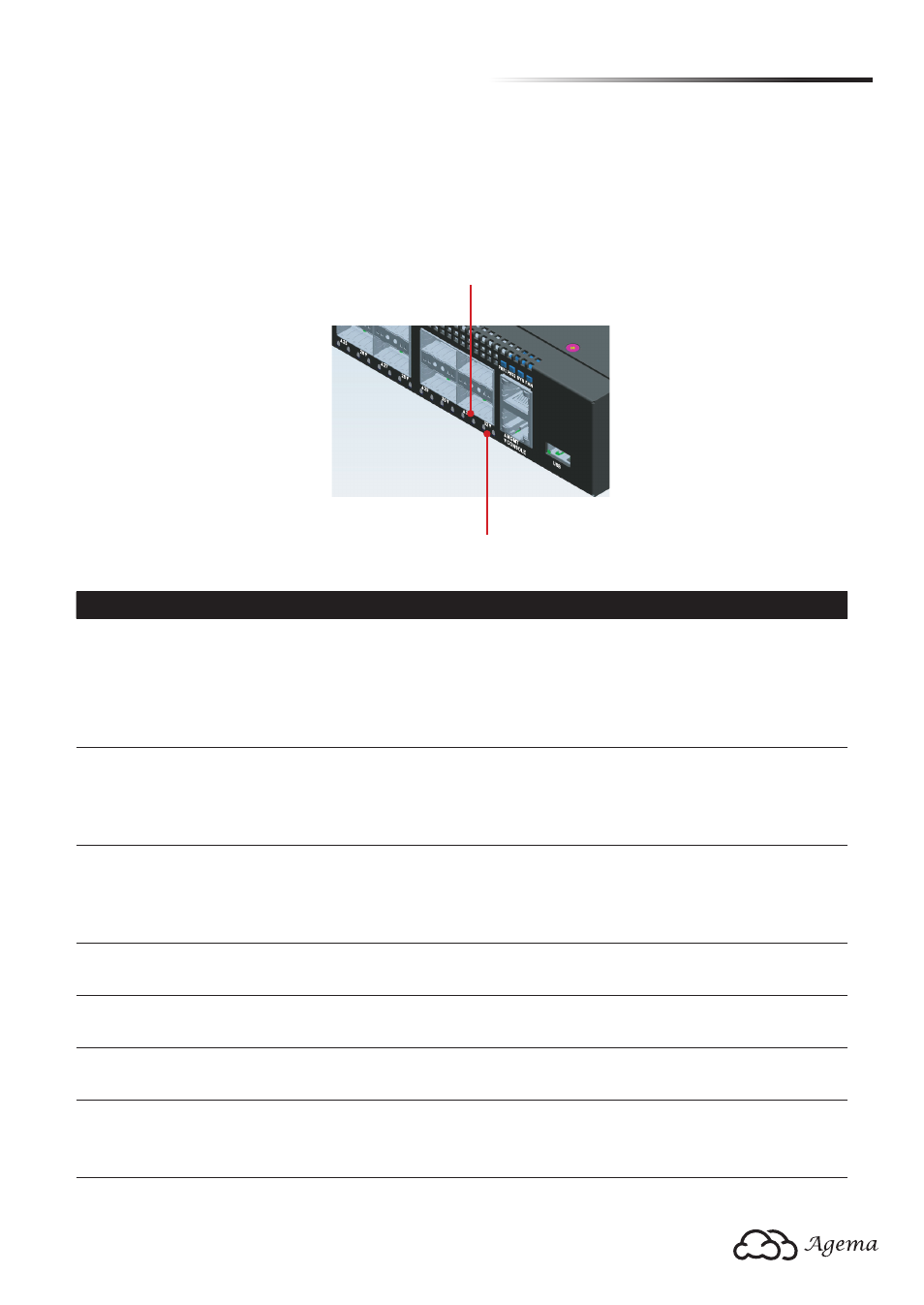

(Figure 2-3 : Identification des LED avant)
LED Description
LED système
• Éteinte – L'alimentation est coupée
• Verte fixe – Fonctionnement normal
• Verte clignotante – Démarrage, ou système en mode de diagnostic
• Rouge fixe – Alarme critique
• Rouge éteinte – Alarme non–critique
LED alimentation 1
• Verte fixe – L'alimentation 1 est fournie au commutateur et fonctionne
normalement
• Orange clignotante – L'alimentation 1 est en panne
• Éteinte – L'alimentation est déconnectée
LED alimentation 2
• Verte fixe – L'alimentation 2 est fournie au commutateur et fonctionne
normalement
• Orange clignotante – L'alimentation 2 est en panne
• Éteinte – L'alimentation est déconnectée
LED de statut
VENTILATEUR 1
• Verte fixe – Le VENTILATEUR 1 fonctionne normalement
• Orange fixe – Le VENTILATEUR 1 est en panne
LED de statut
VENTILATEUR 2
• Verte fixe – Le VENTILATEUR 2 fonctionne normalement
• Orange fixe – Le VENTILATEUR 2 est en panne
LED de statut
VENTILATEUR 3
• Verte fixe – Le VENTILATEUR 3 fonctionne normalement
• Orange fixe – Le VENTILATEUR 3 est en panne
Emplacements 40G
QSFP (Quatre LED
par port)
• Éteinte – Aucune liaison
• Verte fixe – Une liaison 10Go/s / 40Go/s valide
• Verte clignotante – Transmission ou réception de paquets en cours
