Installation et connexion du NDX/5XS
2 installation et connexion du ndX/5Xs
Votre ndX/5Xs doit être installé sur un support prévu à cet effet. assurez-vous qu’il est
bien ventilé et ne le posez pas directement sur le dessus d’un autre appareil. il doit être
installé dans son emplacement final avant le branchement des câbles ou la mise sous
tension. le ndX/5Xs n’a pas de mode veille et est conçu pour être laissé sous tension.
le branchement du ndX/5Xs à l’alimentation secteur et à une variété de périphériques
et de sources audio est décrit dans les paragraphes suivants. les diagrammes 2.1 et 2.3
illustrent respectivement les prises de connexion du panneau arrière du ndX et de celui
du nd5 Xs.
le ndX et le nd5 Xs peuvent tous les deux évoluer en ajoutant une alimentation externe
naim 555Ps, XPs ou XP5 Xs. le branchement des alimentations externes est illustré dans le
diagramme 2.2 et 2.4 et décrit en section 2.6.

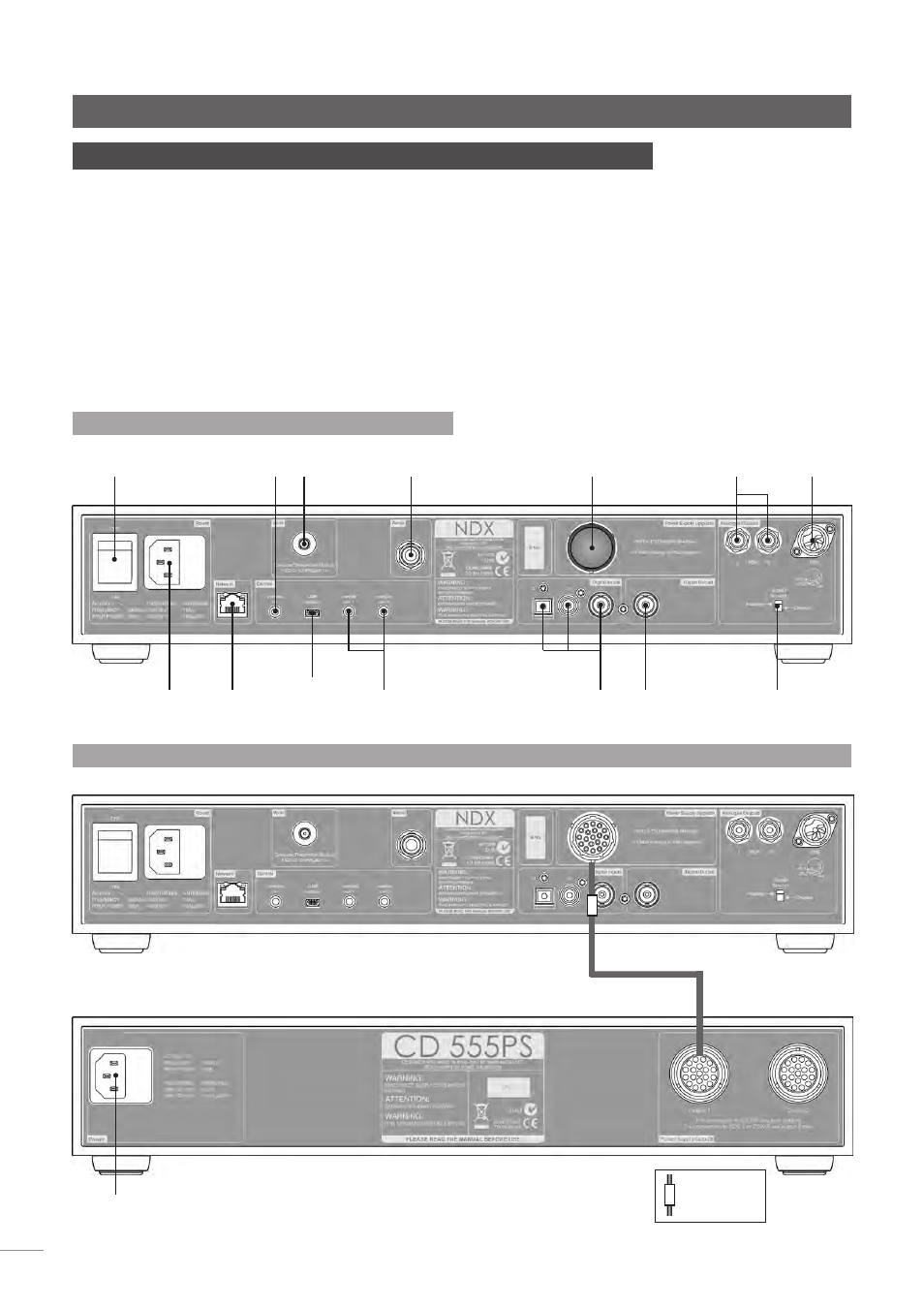

2.1 Panneau arrière du ndX
Entrée secteur
et fusible
Interrupteur
M/A
Prise
réseau
Prise d’antenne
DAB/FM (si
option installée)
Commuta-
teur masse
signal (Signal
Ground)
Sortie
numérique
Prise d’antenne
réseau sans fil
(Wifi)
Prise évolution
d’alimentation
(cavalier en
place)
Interface
de mise à
niveau USB
Entrée com-
mande à
distance
Sortie commande
à distance 1 & 2
Entrées
numériques
3,2 et 1
Sortie
analogique
(phono)
Sortie
analogique
(DIN)
2.2 le ndX connecté à une alimentation cd555Ps optionnelle
Entrée secteur
et fusible
Câble SXPS
Burndy
Marqueur
de direction
de câble
le cÂBle secteur du ndX doit Être déBrancHé et
son interruPteur M/a doit Être éteint lorsQu’une
aliMentation eXterne est utilisée.
seul le cÂBle sXPs BurndY doit Être utilisé Pour
BrancHer l’aliMentation eXterne.
important: Les
alimentations électriques
XPS dont le numéro de
série est inférieur à 188015
ne sont pas compatibles
avec le NDX et ND5 XS
et ne devraient pas être
utilisées. Contactez votre
revendeur ou distributeur
pour plus d’information.
