Page 8
DÉBALLAGE DE LA SCIE À TABLE ET VÉRIFICATION DU CONTENU
Votre scie à table, modèle BTS10, est expédiée complète en
un seul cartonnage et comprend un guide de refente, un guide
d'onglet, un protège-lame, des supports de montage, des clés,
un manuel de l'utilisateur et des informations concernant la
garantie.
Lors de votre retour à la maison, ouvrez le cartonnage et
assurez-vous qu'il contient tous les accessoires et informations
nécessaires. Déballez toutes les pièces et vérifiez chacune selon
l'illustration ci-dessous. Ne jetez pas le matériau d'emballage
avant de vous assurer que toutes les pièces sont là.
Si une pièce est manquante ou endommagée, appelez le
1-800-525-2579.
AVERTISSEMENT:
Pour éviter le risque de graves blessures, n'essayez pas de
monter la scie à table, de brancher l'alimentation électrique
ou d'appuyer sur l'interrupteur de mise en marche tant que
vous n'avez pas reçu les pièces manquantes ou de
remplacement et qu'elles ne sont pas correctement installées.

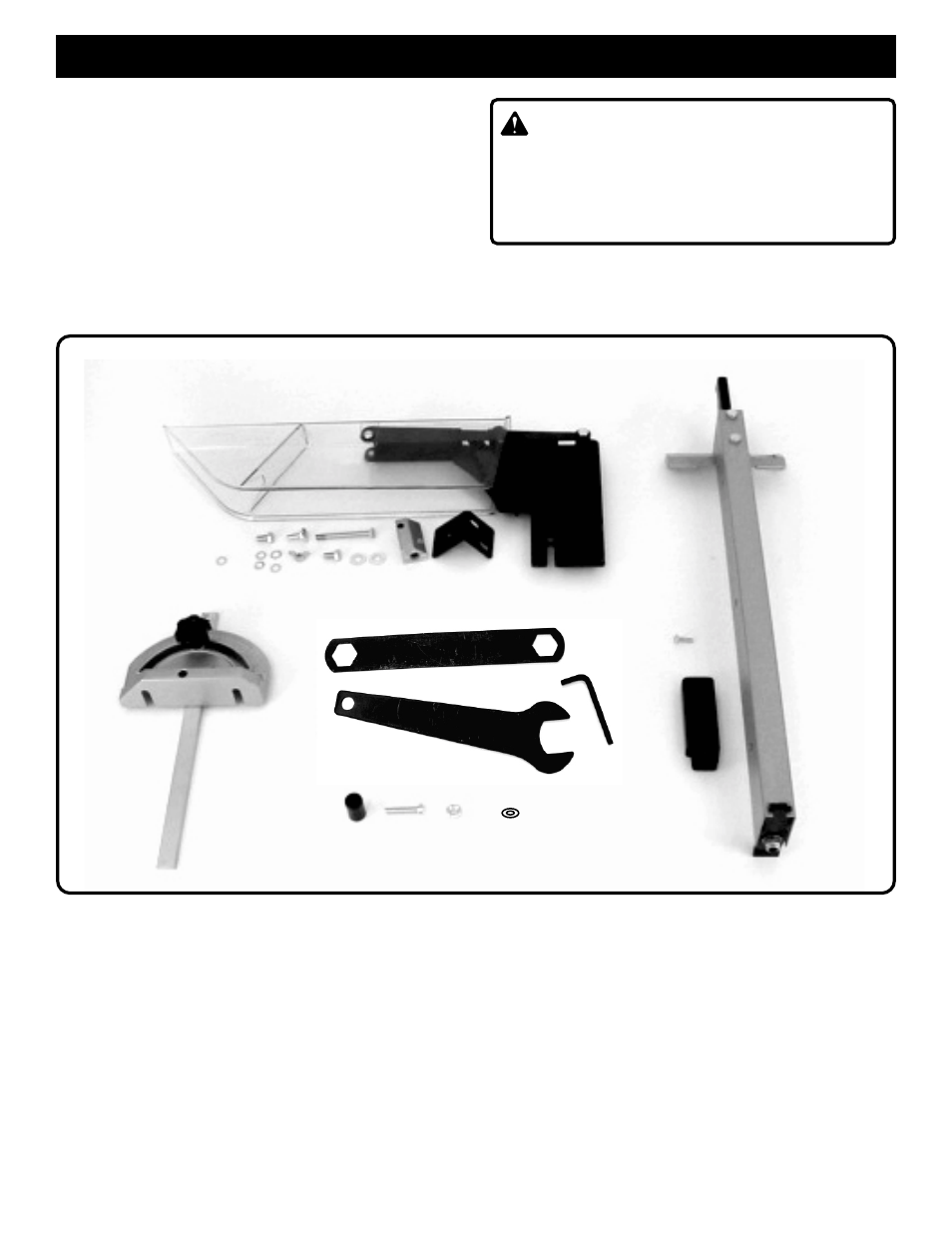

Fig. 1
1
2
3
4
5
6
7 8 9 10
11
12 13
14
15 16
17
1 Guide de refente ..................................................... 1
2 Poignée de verrouillage du guide de refente .......... 1
3 Vis taraudeuse M4 x 15 mm ................................... 1
4 Ensemble de protège-lame avec refendeur ............ 1
5 Boulon barillet 1/4-20 x 2-1/4 po ............................. 1
6 Rondelle de blocage à dent externe 1/4 po ............ 4
7 Rondelle de blocage à dent interne 1/4 po ............. 1
8 Rondelle plate 1/4 po .............................................. 2
9 Support de montage du protège-lame .................... 1
10 Équerre du support du protège-lame ...................... 1
11 Boulon à tête hex. 1/4-20 x 1/2 po .......................... 2
12 Écrou papillon M6 ................................................... 1
13 Boulon à collet carré M6 x 19 mm .......................... 1
14 Poignée de réglage de la lame ............................... 1
15 Boulon à épaulement 1/4-20 x 2-7/16 po ................ 1
16 Écrou indesserrable 1/4-20 ..................................... 1
17 Guide d’onglet ......................................................... 1
18 Clés ......................................................................... 2
19 Rondelle plate 1/4 po .............................................. 1
20 Manuel de l'utilisateur (non illustré) ........................ 1
Liste des pièces détachées
18
Réf. N o Description Qté. Réf. N o Description Qté.
19
