Page 10

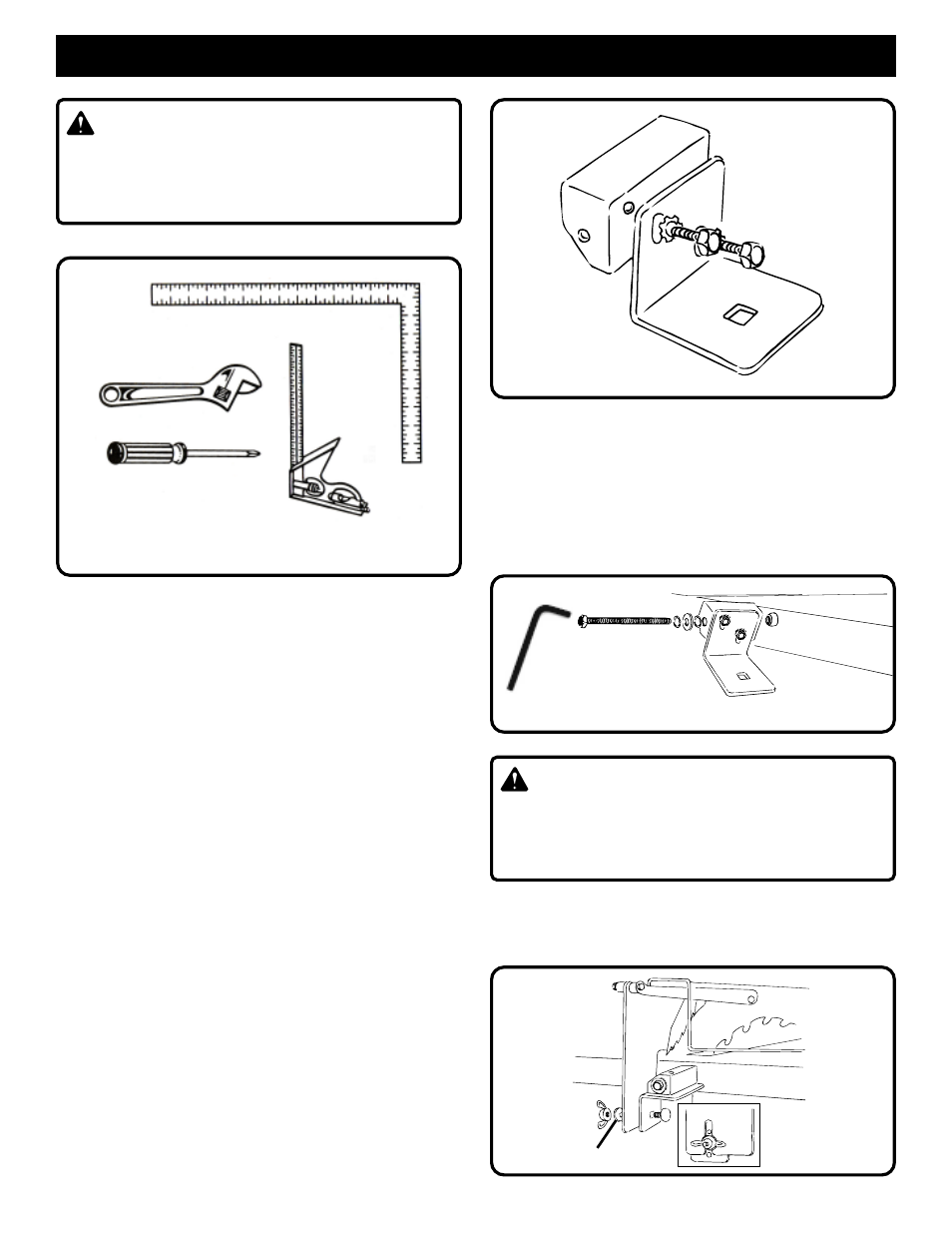

MONTAGE
AVERTISSEMENT:
Ne branchez pas l'alimentation électrique avant la fin du
montage. Le non-respect de cette règle peut entraîner un
démarrage accidentel de la scie et occasionner de graves
blessures.
OUTILS NÉCESSAIRES
Fig. 3
Assemblez la rondelle de blocage à dent interne, la rondelle
plate et la rondelle de blocage à dent externe sur le boulon
barillet 1/4-20 x 2-1/4 po. Insérez le boulon ainsi assemblé dans
le trou du support de fixation et attachez-le au bout de la tige
filetée qui ressort à l'arrière de la scie, comme illustré à la fig. 5.
Serrez fermement à l'aide de la clé hex. fournie.
REMARQUE : L'extrémité de la tige filetée ressortant à l'arrière
de la scie s'insère dans le renfoncement du support de fixation.
Fig. 4
Fig. 5
Fig. 6
ÉQUERRE DE CHARPENTIER
CLÉ À MOLETTE
TOURNEVIS
PHILLIPS N O 2
ÉQUERRE À
COMBINAISONS
MONTAGE DE LA POIGNÉE DE RÉGLAGE DE
LA LAME
Emboîtez la vis 1-1/4 po x 2-7/16 po au travers de la face avant
de la poignée jusqu'à ce que la tête de vis s'encastre dans la
poignée.
Placez l'écrou papillon M6 po dans le logement situé à l'arrière
de la manette de réglage, au-delà de l'avant-trou. Maintenez en
place l'écrou à l'aide de votre doigt.
Insérez la vis à travers la face avant de la manette de réglage.
En maintenant la vis et l'écrou en place, vissez à l'aide d'un
tournevis Phillips.
MONTAGE DU PROTÈGE-LAME
Desserrez le levier de verrouillage de coupe en biseau en le
tournant complètement vers la gauche. Si vous devez le
desserrer davantage, tirez le levier à ressort de rappel vers vous
et tournez-le vers la droite. Relâchez le levier et laissez-le
reprendre sa position normale. Tournez-le ensuite de nouveau
vers la gauche.
Poussez la poignée de la manette de réglage vers la scie et
tournez-la vers la droite jusqu'à ce que l'indicateur d'inclinaison
affiche un angle de 90
°.
Resserrez le réglage d'inclinaison en tournant le levier de
verrouillage d'inclinaison vers la droite. Si vous devez le resserrer
davantage, tirez le levier à ressort de rappel vers vous, tournez-
le vers la gauche. Laissez-le reprendre sa position initiale.
Tournez le levier vers la droite. Répétez cette opération jusqu'au
serrage complet du levier.
Fixez l'équerre de support sur le support de montage, comme
indiqué à la fig. 4, à l'aide de boulons à tête hex. de 1/2 po et de
2 rondelles de blocage à dents externes de 1/4 po. Ne serrez
pas les boulons.
AVERTISSEMENT:
Assurez-vous que l'ensemble du protège-lame soit aligné
correctement et que tous les éléments de montage soient
serrés fermement avant chaque utilisation de la scie. Le non-
respect de ces règles peut occasionner de graves blessures.
Positionnez le protège-lame sur l'équerre du support de sorte
que le creux circulaire supérieur s'insère dans le trou supérieur
du protège-lame et que le creux circulaire inférieur se positionne
dans la fente de fixation.
Voir figure 6.
