Page 14
4. Pour des coupes incomplètes, utilisez une règle graduée
pour mesurer la distance entre la surface de la table et la
pointe de la dent supérieure de la scie.
RÉGLAGE DU GUIDE DE REFENTE
Pour repositionner le guide de refente, relevez le levier de
verrouillage en position haute (up) (parallèle au guide). À l'aide
de l'indicateur situé sur le guide, faites coulisser celui-ci jusqu'à
la position voulue. Assurez-vous que le bord avant du guide de
refente soit de niveau avec la barre avant. Replacez ensuite le
levier de verrouillage à la position basse (down)
(perpendiculaire au guide).
RÉGLAGE DE LA TENSION DU GUIDE DE
REFENTE
Pour éviter tout risque de recul et pour une plus grande précision,
le guide de refente doit être fermement fixé à la barre de guidage
avant et au bord arrière de la table. Si vous constatez un jeu
latéral dans le guide, serrez l'écrou de réglage situé à l'arrière
du guide. Si le levier de verrouillage du guide de refente est
trop serré, desserrez l'écrou de réglage.
AVERTISSEMENT:
Le guide de refente doit être parallèle à la rainure du guide
d'onglet afin d'éviter tout risque de recul.
Assurez-vous d'un alignement correct à l'aide d'une équerre de
charpentier pour mesurer la distance entre le bord avant du
guide de refente et chacune des deux rainures du guide d'onglet.
Mesurez ensuite la distance entre le bord arrière du guide de
refente et la même rainure du guide d'onglet. Si les deux
mesures ne sont pas identiques, repositionnez le bord arrière
du guide et effectuez de nouveau les mesures.
RÉGLAGE DU GUIDE D'ONGLET
Pour régler le guide d'onglet, desserrez simplement le bouton
de blocage, puis tournez l'onglet à la position voulue. Resserrez
ensuite le bouton de blocage.
REMARQUE : Il existe deux rainures de guide d'onglet, de part
et d'autre de la lame. Lors de coupe en travers de 90
°
, vous
pouvez utilisez n'importe quelle rainure de guide d'onglet. Lors
de coupe en travers en biseau (lame inclinée par rapport à la
table), le guide d'onglet doit se trouver dans la fente de droite
pour que la lame soit inclinée loin du guide d'onglet et de vos
mains.
Replacez l'indicateur de coupe en biseau à 90
°
en desserrant
la vis de l'indicateur. Alignez le trait rouge de l'indicateur avec le
repère 0
°
sur l'échelle de coupe en biseau.
RÉGLAGE DE LA BUTÉE DE 45
°
Assurez-vous que la scie est débranchée de l'alimentation
électrique. Relevez la lame au maximum de sa hauteur en
tournant la manette de réglage de la lame vers la gauche.
Tournez le levier de verrouillage de coupe en biseau vers la
gauche.
Ensuite, poussez la manette de réglage de la lame et tournez-
la vers la gauche jusqu'à sa butée. Vérifiez la position de la
lame à l'aide du coin d'une équerre combinée ou d'un angle.
RÉGLAGES

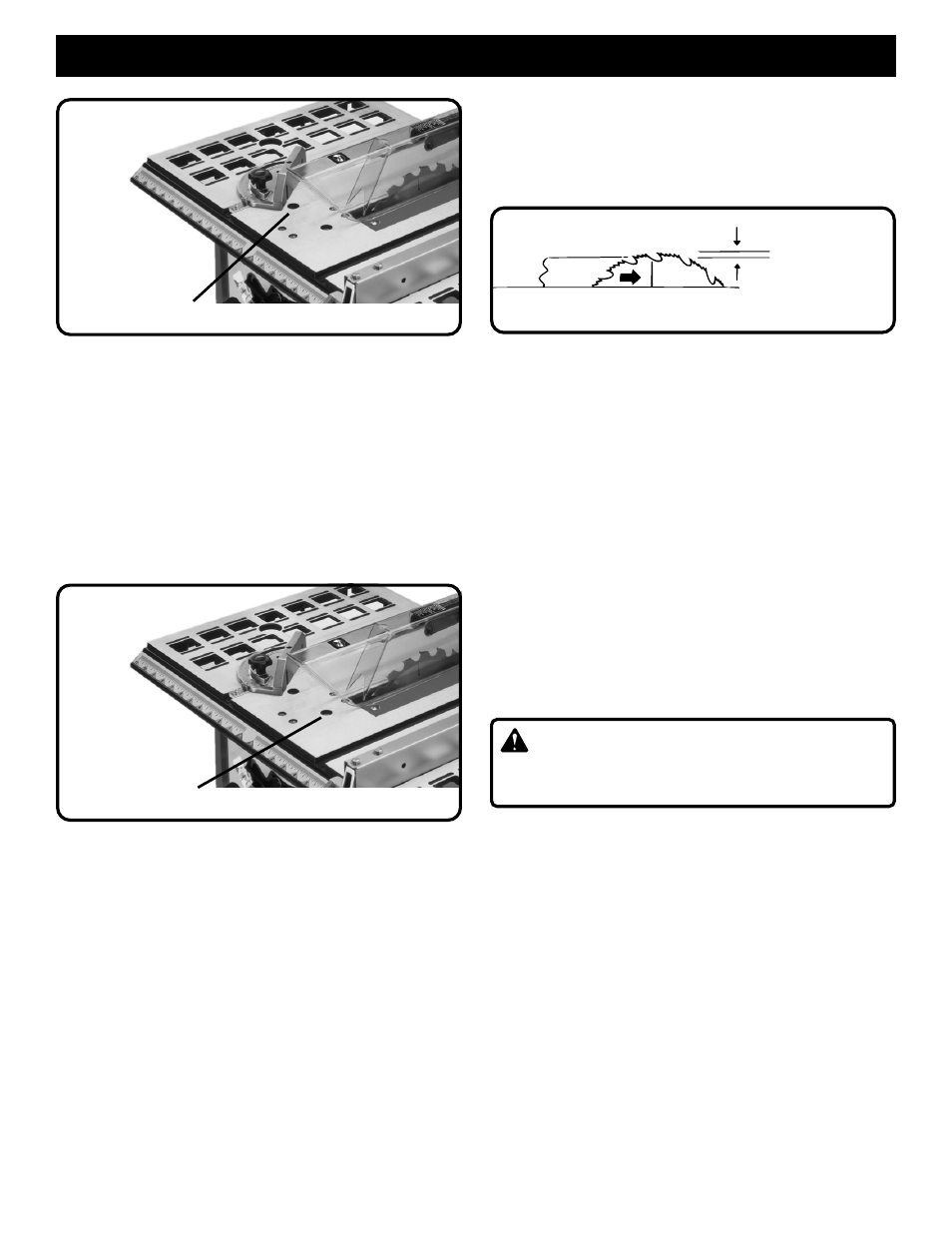

Fig. 11
VIS DE RÉGLAGE
DE BUTÉE DE 90
°
Si l'angle de la lame est supérieur à 45
°
, tournez la vis de
réglage de butée de 45
°
vers la gauche d'une position et tournez
la manette de réglage de coupe en biseau vers la gauche jusqu'à
la butée. Revérifiez la position de la lame. Continuez cette
opération jusqu'à ce que l'angle de la lame soit de 45
°
. Resserrez
le levier de verrouillage de coupe en biseau.
Si l'angle de la lame est inférieur à 45
°
, utilisez une équerre
combinée ou un triangle pour positionner la lame à 45
°
. Tournez
la vis de réglage de butée de 45
°
vers la droite jusqu'à la butée.
Resserrez le levier de verrouillage de coupe en biseau.
Replacez l'indicateur de coupe en biseau à 45
°
en desserrant
la vis de l'indicateur. Alignez le trait rouge de l'indicateur au repère
de 45
°
sur l'échelle de coupe en biseau.
RÉGLAGE DE LA HAUTEUR DE LAME
1. Débranchez la scie.
2. Tournez la manette de réglage de la lame. Si vous la tournez
vers la droite, la lame s'abaisse. Si vous la tournez vers la
gauche, la lame se relève.
Fig. 13
Fig. 12
VIS DE RÉGLAGE
DE BUTÉE DE 45
°
3. Pour les coupes complètes, placez la pièce à couper de
niveau avec la lame. Placez la lame de sorte que les pointes
de la dent supérieure se trouvent environ 3 mm (1/8 po)
plus haut que la pièce et que le creux entre les dents (fond
de dent) se trouve plus bas que la pièce, comme illustré à
la figure 13.
ENVIRON
3 MM (1/8 PO)
