Page 13
3. Pour régler l'alignement vertical, desserrez le boulon barillet
2-1/4 po maintenant le support de fixation à l'arrière de la
scie. À l'aide d'une équerre de charpentier, assurez-vous
que l'ensemble du protège-lame est perpendiculaire à la
surface de la table. Resserrez les boulons.
4. Baissez le protège-lame.
AVERTISSEMENT:
Si le protège-lame ou le refendeur ne sont pas alignés avec
la lame de la scie, effectuez l'alignement correct et resserrez
tous les éléments de fixation. N'essayez pas de régler
l'alignement de la lame de la scie. Le non-respect de cette
règle peut occasionner de graves blessures.
RÉGLAGE DE LA COUPE EN BISEAU
Votre scie à table Ryobi est dotée d'un contrôle de coupe en
biseau par pignon et crémaillère qui vous permet de réaliser
des coupes en angle de 90
°
à 45
°
.
RÉGLAGES
CALIBRAGE ET RÉGLAGE DE VOTRE SCIE
AVERTISSEMENT:
Avant de procéder à tout réglage ou calibrage, assurez-vous
que la scie à table est débranchée et que l'interrupteur est
en position OFF (ARRÊT). Le non-respect de ces règles peut
occasionner de graves blessures.
Avant d'utiliser votre scie, assurez-vous que la lame et le
refendeur sont correctement alignés. Assurez-vous également
du positionnement précis des butées de 90
°
et 45
°
. Ces
vérifications doivent se faire avant chaque utilisation.
VÉRIFICATION/RÉGLAGE DE LA LAME ET DE
L'ALIGNEMENT DE L'ENSEMBLE DU
PROTÈGE-LAME
Pour vérifier l'alignement de la lame de la scie et de l'ensemble
du protège-lame, relevez le protège-lame. Placez une règle
droite de niveau avec le côté de la lame de la scie. La règle
droite doit s'aligner de niveau avec l'ensemble du protège-lame.
Ramenez le protège-lame dans sa position initiale en le
rabaissant.
Si l'ensemble du protège-lame et la lame ne sont pas alignés,
réglez l'ensemble du protège-lame en procédant comme suit :
1.
Relevez le protège-lame.
2. Pour régler l'alignement horizontal, desserrez les 2 boulons
à tête hex. 1/2 po qui maintiennent le support de fixation à
l'équerre de fixation.
Voir figure 10. Repositionnez
l'ensemble du protège-lame de manière à l'aligner avec la
lame de la scie. Resserrez les boulons.
REMARQUE : Une coupe à 90
°
a un angle de biseautage de
0
°
et une coupe à 45
°
a un angle de biseautage de 45
°
.
Pour modifier l'angle de biseautage, procédez comme suit :
1.
Débranchez la scie.
2. Desserrez le contrôle de la coupe en biseau en tournant le
levier de verrouillage de coupe en biseau complètement
vers la gauche. Si vous désirez desserrer davantage, tirez
vers vous le levier à ressort de rappel et tournez-le vers la
droite. Relâchez le levier de verrouillage et laissez-le
reprendre sa position initiale. Tournez-le de nouveau vers
la gauche pour resserrer le réglage de coupe en biseau.
3. Réglez l'angle de coupe en biseau en poussant la manette
vers la scie et en la tournant. Tourner la manette vers la
gauche augmente l'angle de la lame, l'angle s'approchant
des 45
°
. Tourner la manette vers la droite diminue l'angle,
ramenant la lame à un angle s'approchant des 90
°
.
4. Serrez le réglage de coupe en biseau en tournant le levier
de verrouillage vers la droite. Si vous devez le resserrer
davantage, tirez vers vous le levier de verrouillage à ressort
de rappel et tournez-le vers la gauche. Relâchez ensuite le
levier de verrouillage et laissez-le reprendre sa position
initiale. Tournez de nouveau vers la droite. Renouvelez cette
opération jusqu'à ce que le levier de verrouillage soit
complètement serré.
RÉGLAGE DES BUTÉES 90
°
ET 45
°
Pour régler la butée à 90
°
, utilisez une équerre de charpentier.
Tout d'abord, assurez-vous que la position de l'indicateur de
coupe en biseau soit le plus à gauche possible, ce qui va
enclencher la butée à 90
°
. Ensuite, placez un côté de l'équerre
de niveau avec la surface de la table. L'autre côté s'alignant de
niveau avec la lame.
Pour régler la butée à 45
°
, utilisez le coin d'une équerre
combinée. À l'aide du levier de réglage de coupe en biseau,
inclinez la lame tout à fait vers la droite pour engager la butée à
45
°
. Placez l'équerre sur la surface de la table, le coin étant
positionné contre la lame. La lame et la table doivent être de
niveau avec l'équerre.
Si vous devez ajuster la butée, procédez comme suit :
RÉGLAGE DE LA BUTÉE DE 90
°
Assurez-vous de débrancher la scie de l'alimentation électrique.
Relevez la lame au maximum de sa hauteur en tournant la
manette de réglage de la lame vers la gauche. Desserrez le
réglage de coupe en biseau en tournant le levier de verrouillage
vers la gauche.
Ensuite, poussez la manette de réglage de la lame vers la scie
et tournez-la vers la droite jusqu'à ce qu'elle atteigne la butée.
À l'aide d'une équerre de charpentier, vérifiez la position de la
lame.
Si l'angle de la lame est inférieur à 90
°
, tournez la vis de
réglage de butée d'un tour vers la gauche. Poussez la manette
de réglage de la lame et tournez-la vers la gauche jusqu'à ce
qu'elle atteigne la butée. Revérifiez la position de la lame.
Poursuivez cette opération jusqu'à ce que la lame se trouve à
90
°
. Resserrez le levier de verrouillage de coupe en biseau.
Si l'angle de la lame est supérieur à 90
°
, utilisez l'équerre de
charpentier pour positionner la lame à 90
°
. Tournez la vis de
réglage de la butée vers la droite jusqu'à la butée. Resserrez le
levier de verrouillage de coupe en biseau.

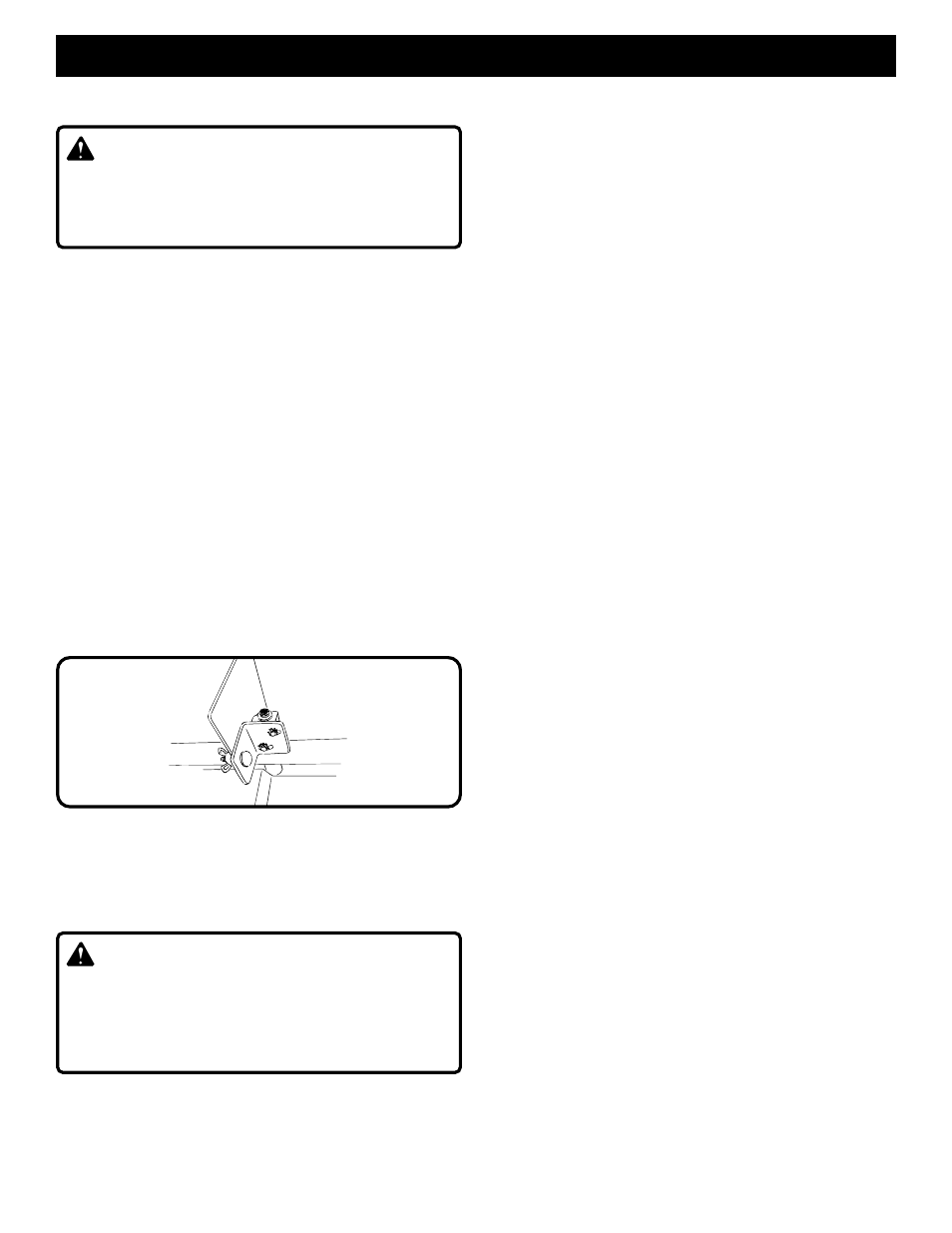

Fig. 10
