Page 11
Fixez l'ensemble du protège-lame à l'équerre de fixation à l'aide
d'un boulon à collet carré M6 x 19 mm. Serrez à l'aide d'une
rondelle plate de 1/4”, d'une rondelle de blocage à dent externe
et d'un écrou papillon.
REMARQUE: Avant de serrer l'écrou papillon, assurez-vous de
laisser une distance d'au moins 1/8 po (3 mm) entre l'extrémité
de la table et l'ensemble du protège-lame. Assurez-vous
également que les deux creux circulaires sont toujours bien
insérés entre le trou supérieur et la rainure de fixation.
Relevez la lame de la scie en tournant la manette de réglage
vers la gauche.
Relevez le protège-lame transparent et utilisez une règle droite
pour vous assurer que l'ensemble du protège-lame est
correctement aligné avec la lame de la scie.
Si le protège-lame n'est pas aligné avec la lame, desserrez les
boulons à tête hex. 1/2 po et/ou le boulon barillet 2-1/4 po et
repositionnez l'ensemble du protège-lame de manière à l'aligner
avec la lame. Une fois le protège-lame aligné, serrez fermement
tous les boulons.
AVERTISSEMENT:
Assurez-vous que l'ensemble du protège-lame est
correctement aligné avec la lame. Sinon la pièce peut se
coincer lors du sciage, entraîner un recul et occasionner des
blessures.

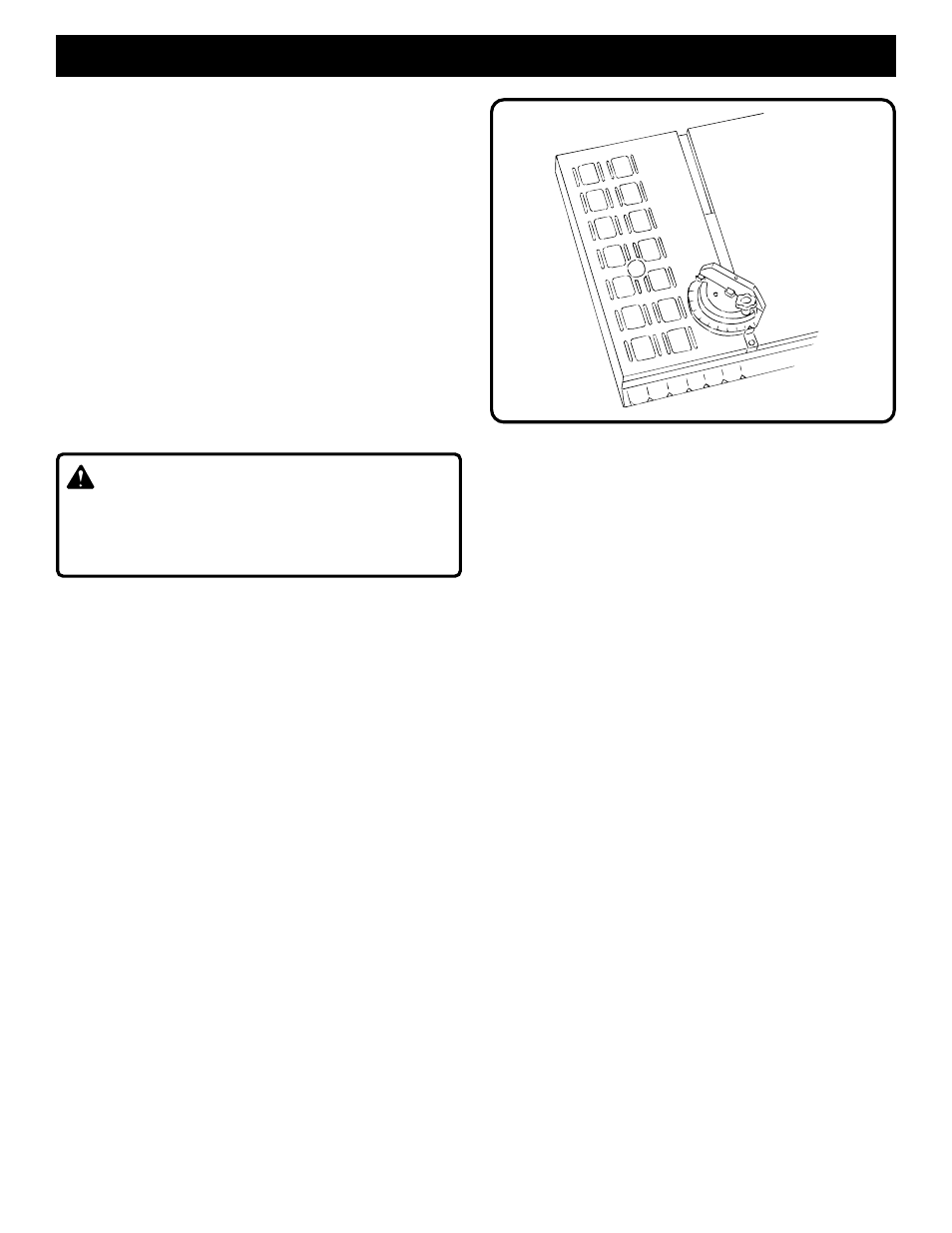

MONTAGE DU GUIDE D'ONGLET
Pour monter le guide d'onglet préassemblé, faites simplement
coulisser l'extrémité la plus longue du guide d'onglet dans la
rainure du guide d'onglet, comme illustré à la fig. 7.
MONTAGE DE LA POIGNÉE DE
VERROUILLAGE DU GUIDE DE REFENTE
Situez la poignée de verrouillage et une vis taraudeuse
M4 x 15 mm.
Faites coulisser la poignée sur le côté apparent du guide de
refente. Assurez-vous que la poignée est insérée aussi loin que
possible. Le trou dans le guide de refente métallique doit être
aligné avec l'encoche de la poignée. Fixez la poignée à l'aide
de vis taraudeuse M4 x 15 mm.
MONTAGE
MONTAGE DU GUIDE DE REFENTE
Le guide de refente se fixe dans les barres de guidage avant et
arrière à l'aide des deux flasques situées sur les deux côtés du
guide. Lorsque la poignée de verrouillage se trouve en position
haute (up) (parallèle au guide), les flasques sont relâchés, ce
qui vous permet de repositionner le guide de refente. Lorsque
la poignée de verrouillage est en position basse (down)
(perpendiculaire au guide), les flasques sont ramenés l'un contre
l'autre et la barre est maintenue en place.
Pour monter le guide de refente, placez l'extrémité du guide le
plus loin possible de la poignée de manière à ce que le flasque
se trouve au-dessus de l'extrémité arrière de la table. Abaissez
ensuite l'extrémité la plus proche de la poignée de verrouillage
au-dessus de la barre avant.
REMARQUE : Pour un alignement précis, assurez-vous que le
bloc avant est de niveau par rapport à la barre avant. Abaissez
la poignée de verrouillage pour fixer la barre en place.
Fig. 7
