14
PSR-S970/S770 Mode d’emploi

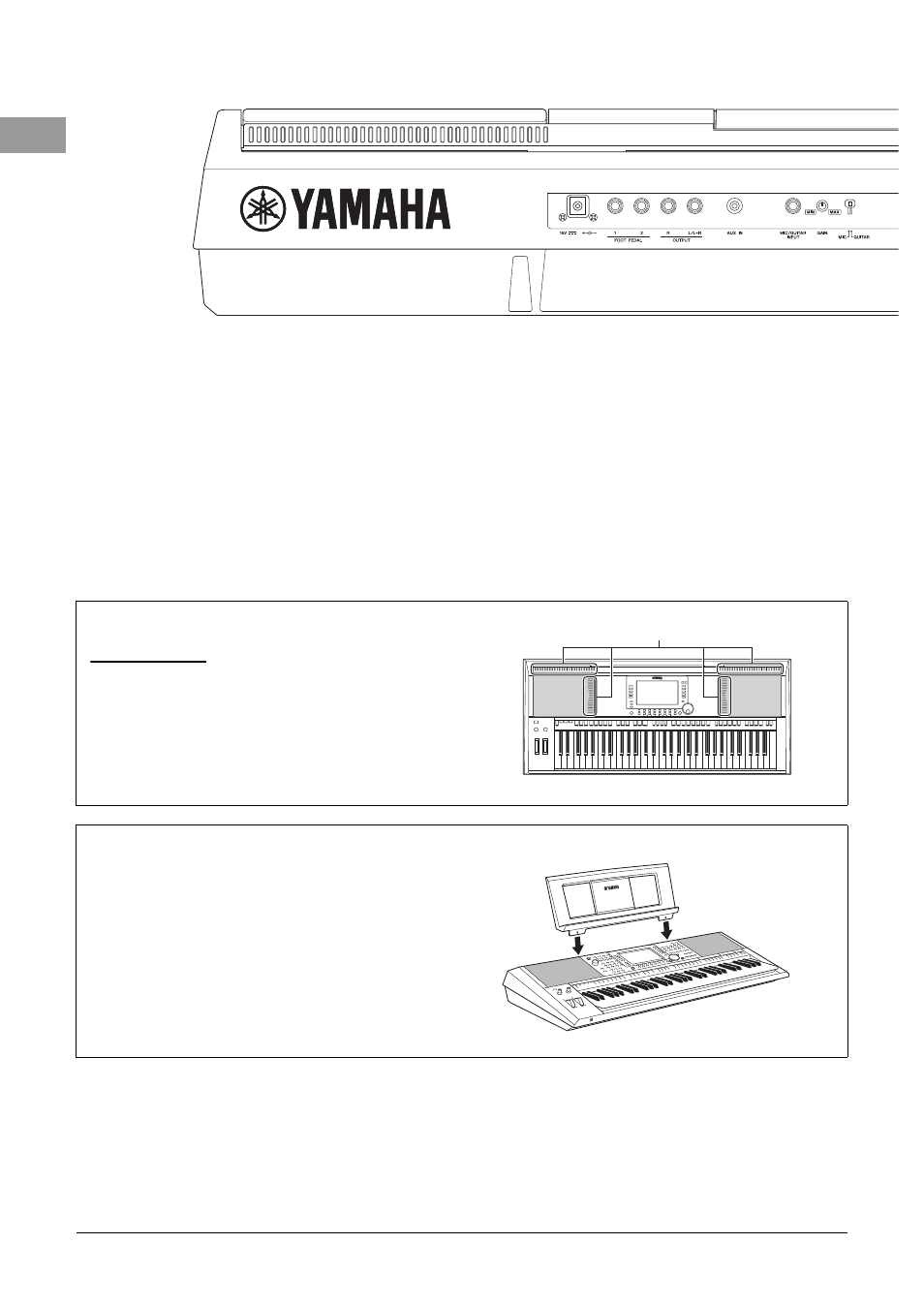

 Panneau arrière
Prise DC IN (Entrée CC) ...................................... Page 16
Permet de brancher l'adaptateur secteur.
Prises [1]/[2] de la section
FOOT PEDAL (Pédale) ......................................... Page 97
Permettent de connecter des sélecteurs au pied et/ou des
contrôleurs au pied.
Prises [L/L+R]/[R] (G/G+D/D) de la section
OUTPUT (Sortie) .................................................. Page 98
Permettent de connecter des périphériques audio externes.
Prise [AUX IN] (Entrée auxiliaire)........................ Page 98
Permet de connecter un périphérique audio externe, tel qu'un
lecteur audio portable. Prise [MIC/GUITAR INPUT]
(Entrée Micro/Guitare) ......................................... Page 88
Permet de connecter un microphone ou une guitare.
Bouton [GAIN]...................................................... Page 88
Permet d'ajuster le niveau d'entrée de la prise
[MIC/GUITAR INPUT].
Sélecteur [MIC GUITAR] (Micro/Guitare) ........... Page 88
Permet de basculer entre les réglages « MIC » et « GUITAR »
afin d'utiliser correctement la prise [MIC/GUITAR INPUT].
Grilles de ventilation
AVIS
Cet instrument dispose de grilles de ventilation spéciales situées
respectivement sur les panneaux supérieur et arrière. Ne placez pas
d'objet devant les grilles de ventilation car cela pourrait entraver
l'aération des composants internes et entraîner la surchauffe de
l'instrument.
Fixation du pupitre
Insérez le pupitre dans les fentes prévues à cet effet
comme illustré.
Grilles de ventilation
