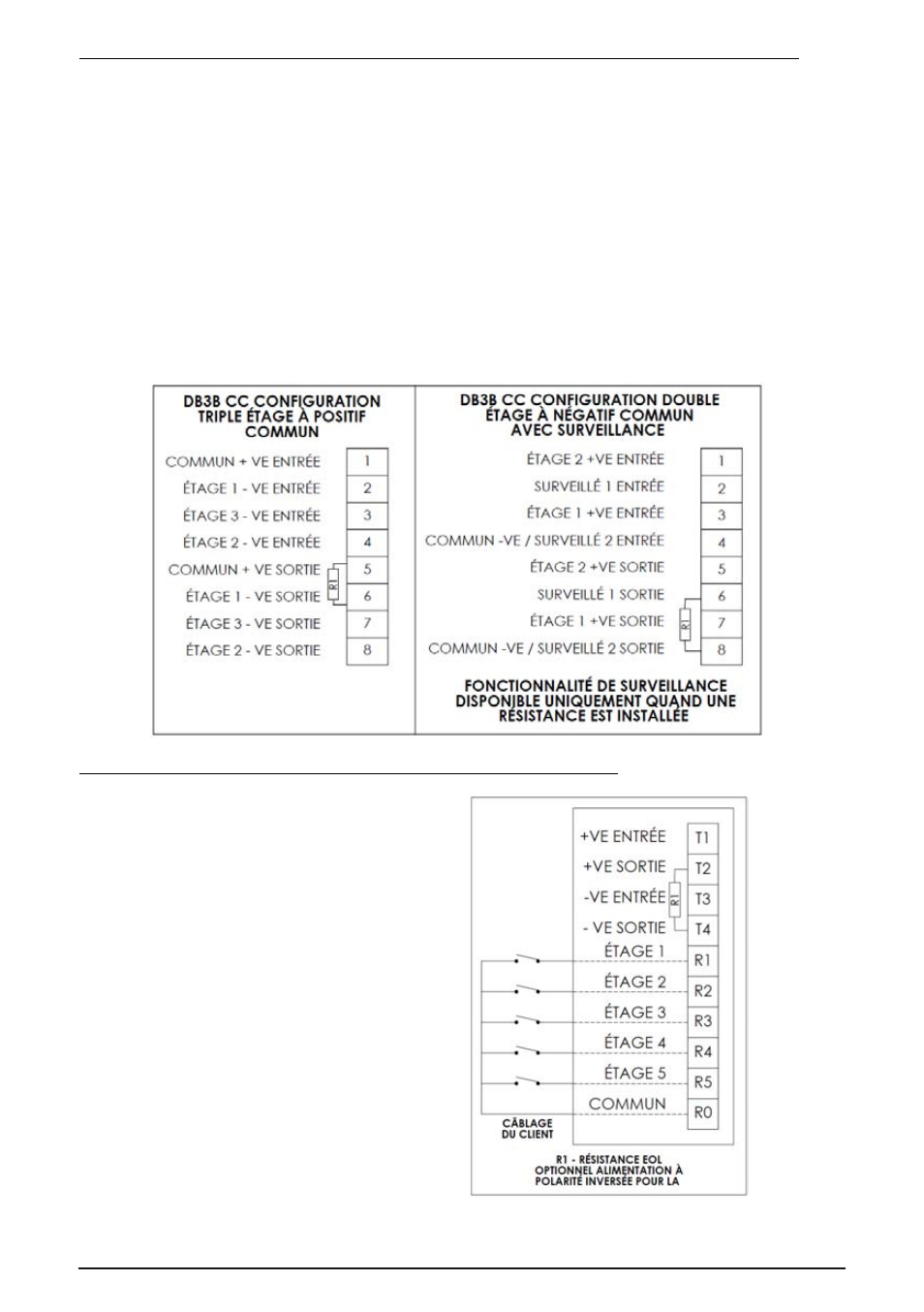

Détails du câblage version CC – Jusqu'à trois étages avec ou sans surveillance (configuration alternative) (type 6)
Remarque :
Cette configuration alternative doit être spécifiée à la commande de l'unité.
Ce type peut être connecté, soit à un commun des trois étages, configuration -VE, soit si un EOL optionnel est
spécifié, il peut être configuré à un commun des deux étages, configuration -VE avec surveillance.
• Système à 4 fils (triple étage, commun +VE) : Branchez 4 fils d'alimentation aux bornes comme détaillé
dans le schéma de câblage (fil 1 commun +VE et 3 fils -VE). L'étage 1 est produit lorsque l'alimentation est
appliquée entre les bornes +VE commun et -VE de l'étage 1. L'étage 2 est produit lorsque l'alimentation est
appliquée entre les bornes +VE commun et -VE de l'étage 2. L'étage 3 est produit lorsque l'alimentation est
appliquée entre les bornes +VE commun et -VE de l'étage 3.
• Système à 4 fils (double étage, commun -VE avec surveillance) : Branchez 4 fils d'alimentation aux
bornes comme détaillé dans le schéma de câblage. L'étage 1 est produit quand l'alimentation est
appliquée entre les bornes du commun -VE et +VE de l'étage 1. L'étage 2 est produit quand l'alimentation
est appliquée entre les bornes du commun -VE et +VE de l'étage 2.
La fonctionnalité de surveillance est obtenue lorsque l'alimentation est connectée entre les bornes M1 et
M2. Remarque : les bornes surveillées ne sont pas dépendantes de la polarité
Détails de câblage de la version CC avec activation d'étage sans tension (type 7)
Branchez les fils d'alimentation positif (+VE) et
négatif (-VE) aux bornes, comme indiqué dans le
schéma de câblage. Quand l'alimentation est
appliquée à l'unité, aucune tonalité ne sera
produite initialement. Branchez les fils et les
interrupteurs de commande à distance sur les
bornes R0 à R5, comme indiqué. Quand le
commutateur connecté à R1 est fermé, la tonalité
de l'étage 1 sera produite comme sélectionnée
par le commutateur DIP à 5 positions sur la
platine. Quand l'un des autres commutateurs
connectés de R2 à R5 est fermé, la tonalité
présélectionnée pour les étages 2 à 5 est
produite. Voir le tableau tonalité 2 pour les
détails des tonalités présélectionnées
Remarque : La fermeture de plus d'un
commutateur à la fois ne produira aucune
tonalité.
