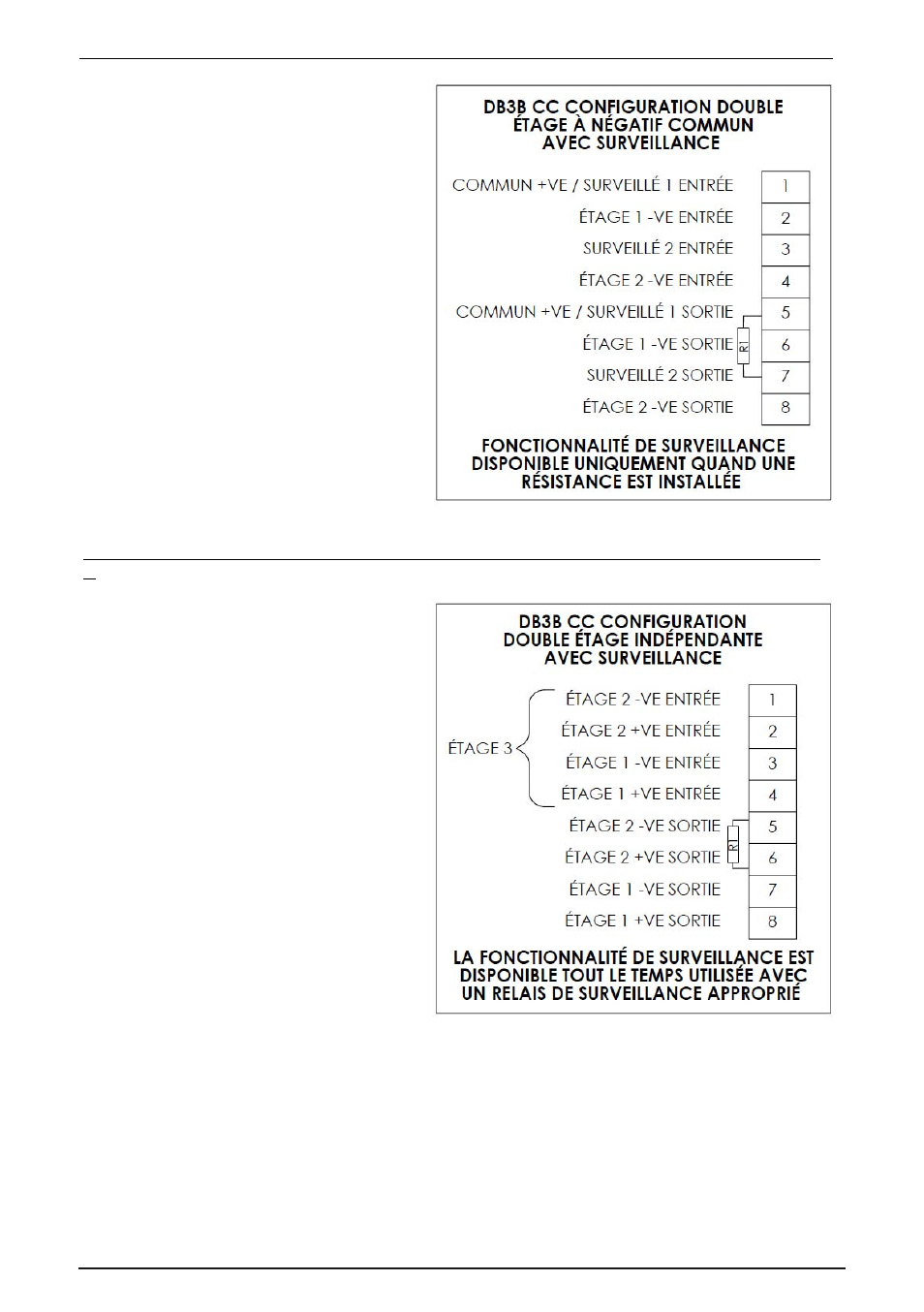

Détails du câblage version CC – Double étage avec +VE commun et surveillance (configuration standard) (type 4)
Branchez jusqu'à 4 fils d'alimentation aux bornes
comme détaillé dans le schéma de câblage. L'étage
1 est produit lorsque l'alimentation est appliquée
entre les bornes +VE commun et -VE de l'étage 1.
L'étage 2 est produit lorsque l'alimentation est
appliquée entre les bornes +VE commun et -VE de
l'étage 2.
La fonctionnalité de surveillance est obtenue
lorsque l'alimentation est connectée entre les
bornes M1 et M2.
Remarque : les bornes surveillées ne sont pas
dépendantes de la polarité
Version CC – Jusqu'à 3 étages sélectionnables par l'utilisateur avec 2 étages alimentés indépendamment (type
5)
Branchez jusqu'à 4 fils d'alimentation aux bornes
comme détaillé dans le schéma de câblage. L'étage
1 est produit quand l'alimentation est appliquée
entre les bornes de l'étage 1. L'étage 2 est produit
quand l'alimentation est appliquée entre les bornes
de l'étage 2. Les étages 1 et 2 peuvent être
alimentés à partir de sources indépendantes.
L'étage 3 est produit lorsque l'alimentation est
appliquée à la fois aux bornes des étages 1 et 2.
Des résistances peuvent être ajoutées sur les
bornes, comme illustré, à des fins de surveillance.
La fonctionnalité de surveillance est disponible tout
le temps, si un relais de surveillance approprié est
utilisé dans le système.
