Accès aux bornes
Le couvercle est fixé avec 6 vis de couvercle M5 (4,0 mm A/F clé hexagonale). Une fois que les fixations du
couvercle sont dévissées, le couvercle peut être soulevé de l'enceinte pour accéder à l'intérieur. Les fixations du
couvercle sont captives et resteront dans le couvercle.
Une fois que la fixation au bornier est terminée, replacez soigneusement l'ensemble du couvercle sur le corps, en
évitant d'endommager les surfaces de contact. Serrez les vis du couvercle uniformément. Assurez-vous que le joint
torique est correctement placé sur le couvercle pendant le remontage. Assurez-vous que l'écart maximum requis de
0,0015” (0,038 mm) est maintenu entre le couvercle et le corps du boîtier une fois assemblés.
Détails de câblage
L'unité est disponible dans un certain nombre de configurations de base :
Entrée CA, un seul étage.
Entrée CA, deux étages avec sélection d'étage sans tension.
standard).
C, jusqu'à 3 étages sélectionnables par l'utilisateur avec 2 étages alimentés indépendamment
alternative).
l'utilisateur avec sélection d'étage sans tension avec ou sans
surveillance.

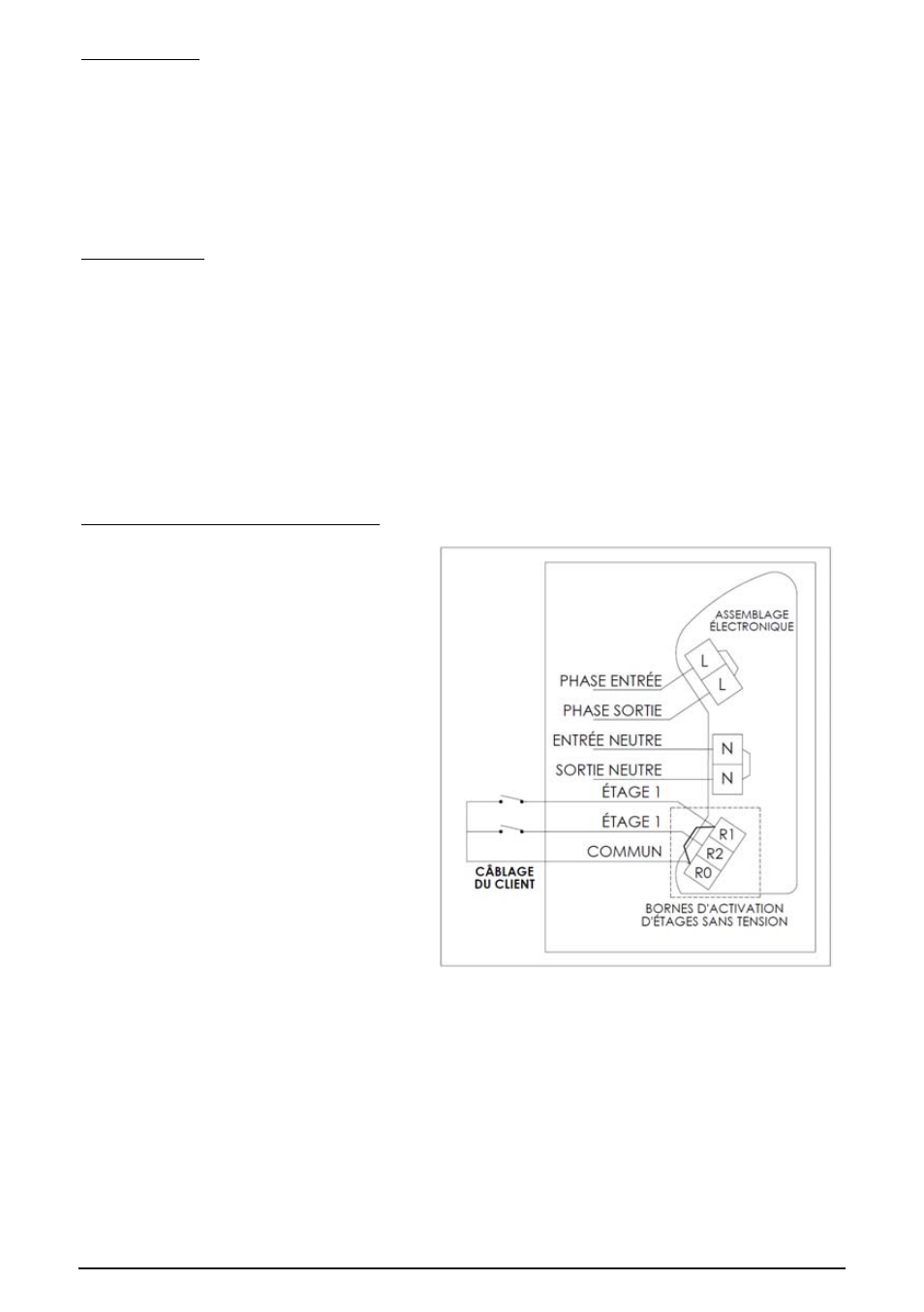

Version CA, détails du câblage (types 1 et 2)
• Type 1 : Branchez les fils de phase et le
neutre aux bornes comme détaillé dans le
schéma de câblage. L'unité sera fournie
avec un lien entre R1 et R0 monté sur les
bornes. Quand l'alimentation est
appliquée à l'unité, la tonalité de l'étage 1
sera produite comme sélectionnée sur le
commutateur DIP à 5 positions.
• Type 2 : Branchez les fils de phase et le
neutre aux bornes comme détaillé dans le
schéma de câblage. L'unité sera fournie
sans lien monté entre R1 et R0. Branchez
les fils et les interrupteurs de commande à
distance sur les bornes R0, R1 et R2,
comme indiqué. Lorsque l'alimentation est
initialement appliquée à l'unité, aucune
tonalité ne sera produite. Quand le
commutateur connecté à R1 est fermé, la
tonalité de l'étage 1 sera produite comme
sélectionnée par le commutateur DIP à 5
positions sur la platine. Quand le
commutateur connecté à R2 est fermé, la
tonalité présélectionnée pour l'étage 2 est
produite. Voir le tableau tonalité 2 pour
les détails des tonalités présélectionnées
Remarque :
La fermeture des deux
commutateurs ne produira aucun son.
1.
2.
3.
4.
Entrée CC, jusqu'à 3 étages sélectionnables par l'utilisateur sans surveillance.
Entrée CC, jusqu'à 2 étages sélectionnables par l'utilisateur avec EOL/surveillance (configuration
5. Entrée C
6. Entrée CC, jusqu'à 3 étages sélectionnables par l'utilisateur avec EOL optionnel/surveillance (configuration
7. Entrée CC, 5 étages sélectionnables par
