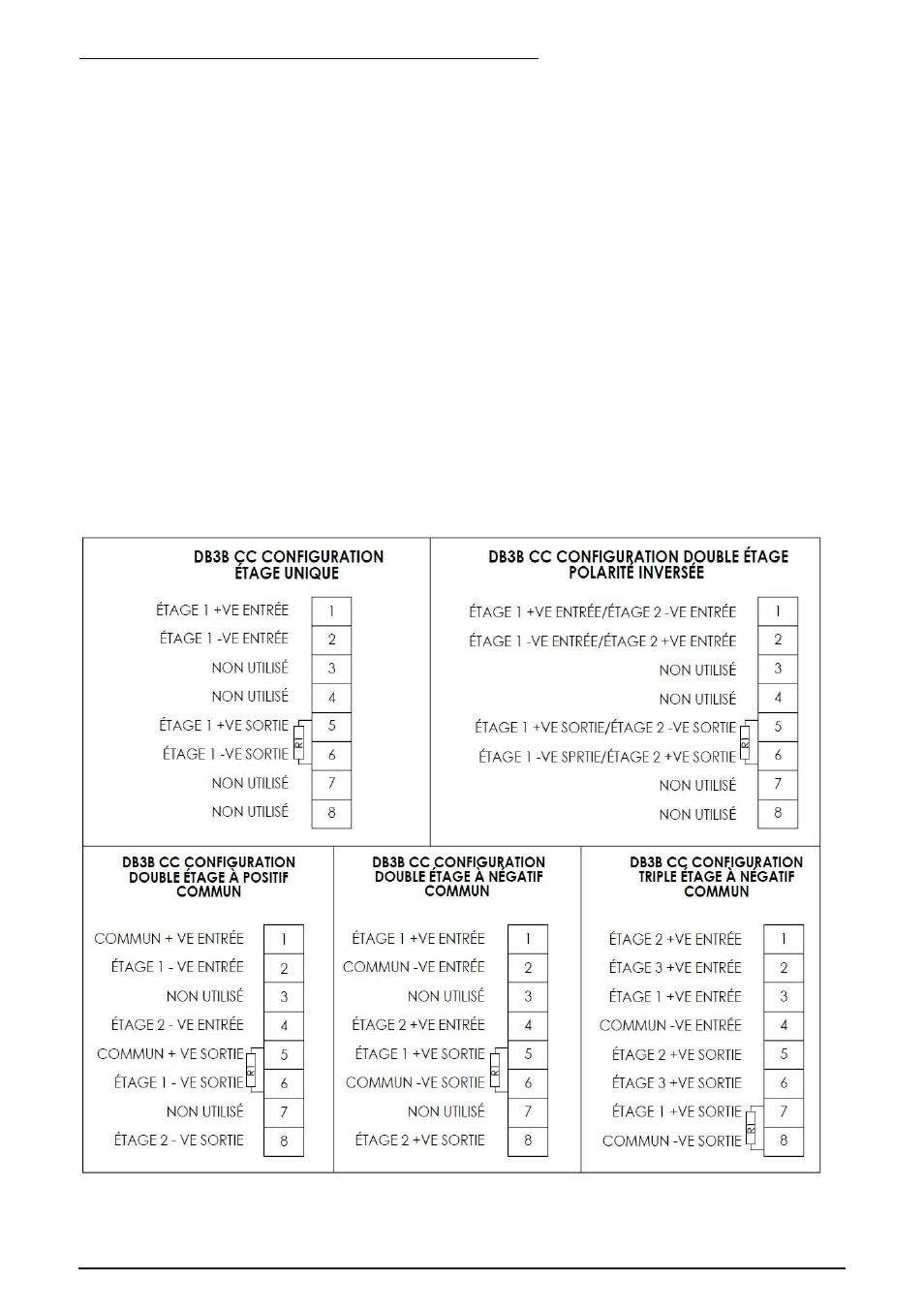

Détails du câblage version CC – Trois étages sans surveillance (type 3)
Ce type peut être configuré de plusieurs manières différentes en fonction des besoins. La sélection indépendante des
tonalités pour les trois étages se fait au moyen de 3 des 5 commutateurs DIP montés sur la platine :
•
Système à deux fils (étage unique) :
Branchez les fils d'alimentation positif et négatif aux bornes, comme
détaillé dans le schéma de câblage.
•
Système à deux fils (double étage, polarité inversée) :
Branchez les fils d'alimentation positif et négatif
aux bornes, comme détaillé dans le schéma de câblage. Le second étage est produit en inversant la
polarité de l'alimentation de l'unité.
•
Système à 3 fils (double étage, commun +VE) :
Branchez les trois fils d'alimentation aux bornes comme
détaillé dans le schéma de câblage (fil 1 commun +VE et 2 fils -VE). L'étage 1 est produit lorsque
l'alimentation est appliquée entre les bornes +VE commun et -VE de l'étage 1. L'étage 2 est produit lorsque
l'alimentation est appliquée entre les bornes +VE commun et -VE de l'étage 2.
•
Système à 3 fils (double étage, commun -VE) :
Branchez les trois fils d'alimentation aux bornes comme
détaillé dans le schéma de câblage (2 fils +VE et 1 fil commun -VE). L'étage 1 est produit lorsque
l'alimentation est appliquée entre les bornes +VE de l'étage 1 et -VE commun. L'étage 2 est produit lorsque
l'alimentation est appliquée entre les bornes +VE de l'étage 2 et -VE commun d'étage.
•
Système à 4 fils (triple étage, commun -VE) :
Branchez les 4 fils d'alimentation aux bornes comme détaillé
dans le schéma de câblage (3 fils +VE et 1 fil commun -VE). L'étage 1 est produit lorsque l'alimentation est
appliquée entre les bornes +VE de l'étage 1 et -VE commun. L'étage 2 est produit lorsque l'alimentation est
appliquée entre les bornes +VE de l'étage 2 et -VE commun. L'étage 3 est produit lorsque l'alimentation est
appliquée entre les bornes +VE de l'étage 3 et -VE commun.
Toutes les versions sont fournies avec des bornes pour permettre des connexions de boucle entrée et sortie pour les
fils d'alimentation.
