POÊLE A GRANULÉS DE BOIS (PELLET)
Chapitre 7
MANUEL D’INSTALLATION ET MODE D’EMPLOI
page
56
Pièces détachées
Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

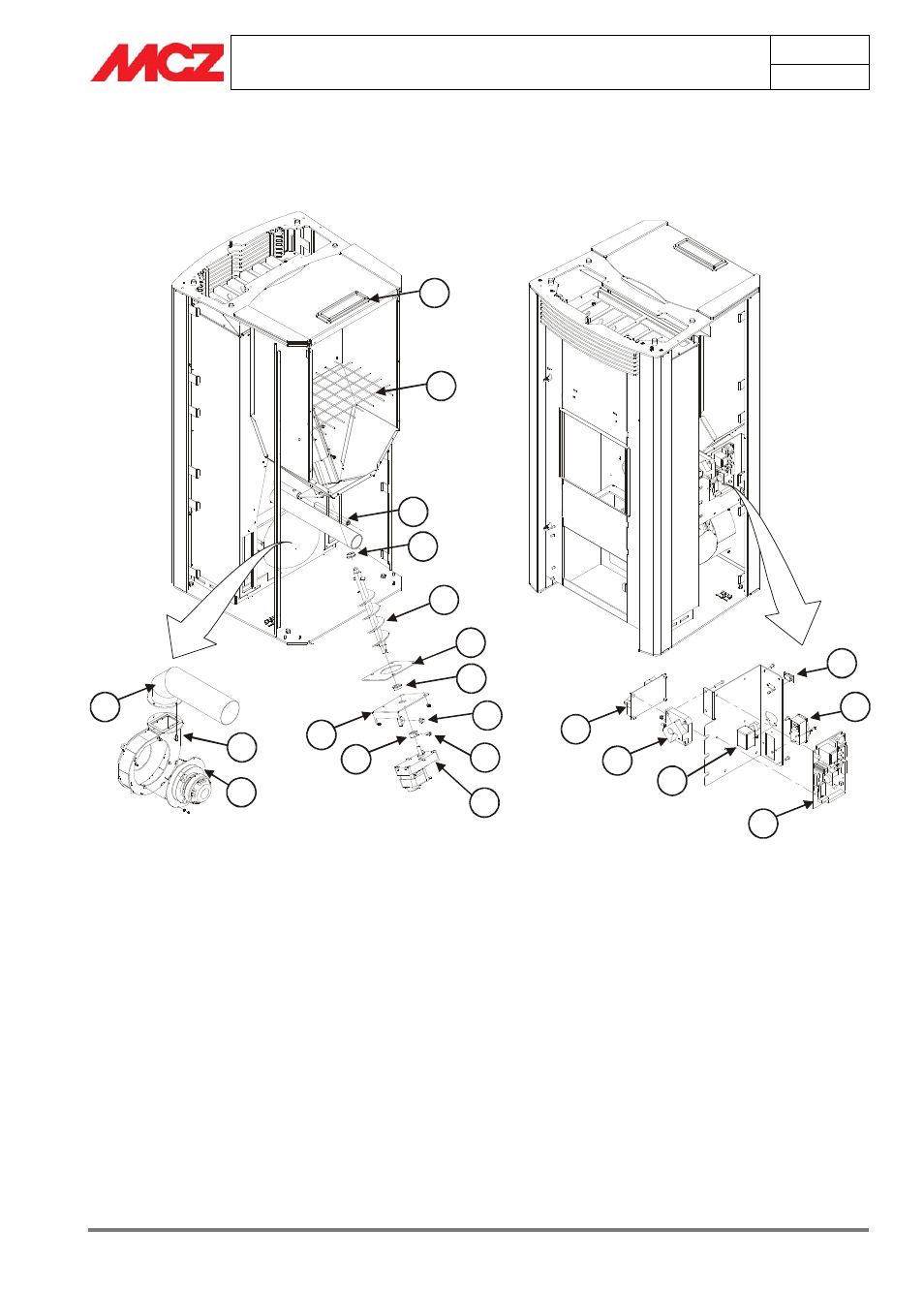

7.3.3. Composants électroniques et mécaniques communs à POLAR et NOVA
1
2
3
5
4
6
7
8
6
9
10
11
14
13
12
15
16
17
18
19
20
1. Motoréducteur
2. Vis de fixation motoréducteur
3. Couronne de fixation motoréducteur
4. Caoutchouc anti-chocs
5. Base de la vis sans fin
6. Bride en graphite
7. Joint de la base de la vis sans fin
8. Vis sans fin
9. Tuyau sortie fumées
10. Ventilateur expulsion fumées
11. Volute
12. Bougie d'allumage pellet
13. Panneau de commandes
14. Grille de protection réservoir pellet
15. Carte silencieuse pour échangeur
16. Pressostat
17. Carte mère avec microprocesseur
18. Prise sérielle
19. Interrupteur avec compartiment fusibles
