POÊLE A GRANULÉS DE BOIS (PELLET)
Chapitre 7
MANUEL D’INSTALLATION ET MODE D’EMPLOI
page
54
Pièces détachées
Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

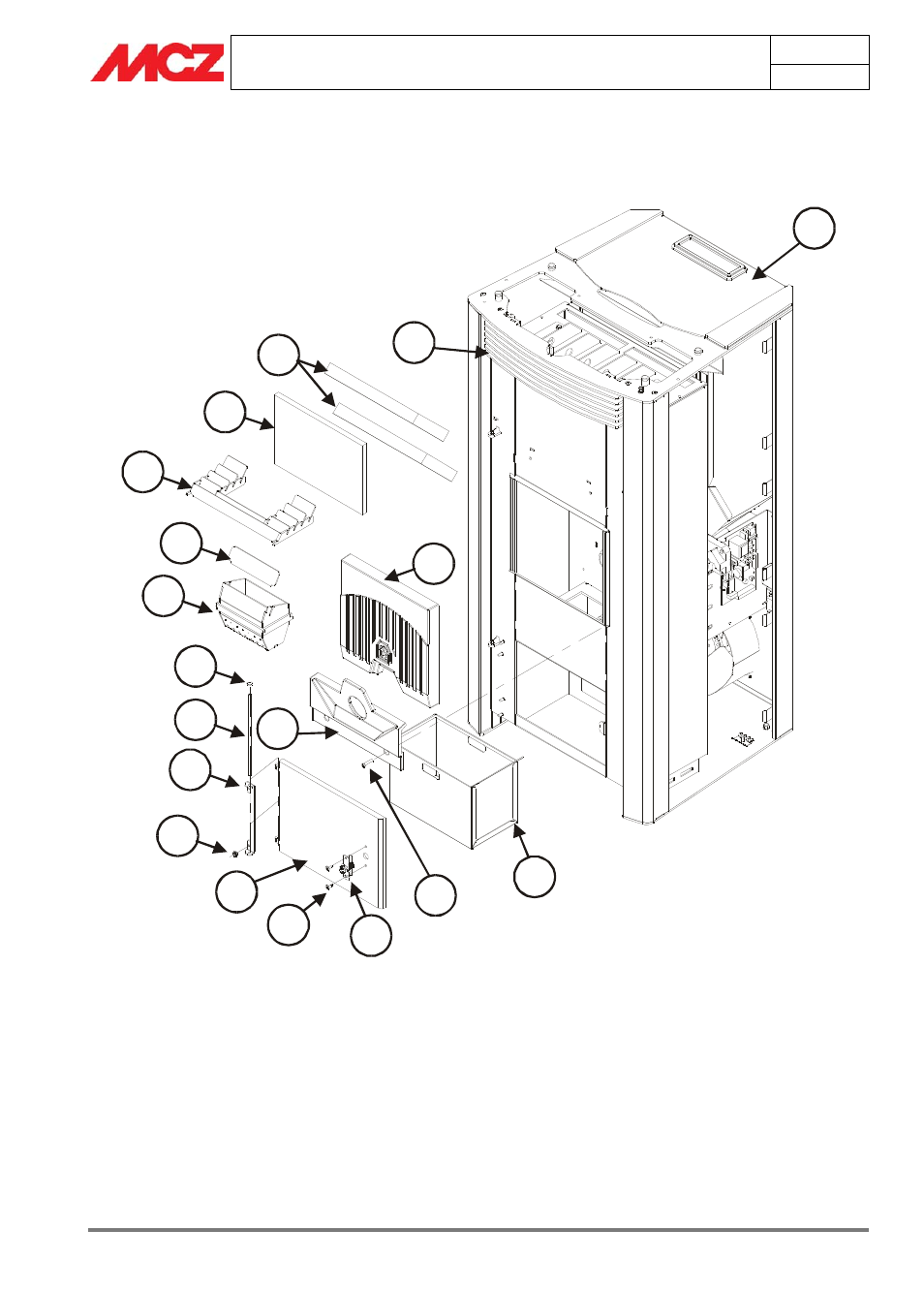

7.3. PIECES DE RECHANGE
7.3.1. Structure POLAR et NOVA
3
2
1
4
5
6
7
8
9
10
11
12
14
13
15
16
17
18
1. Serrure porte tiroir à cendres
2. Vis de fixation serrure porte tiroir à cendres
3. Porte tiroir à cendres
4. Vis de fixations charnières porte tiroir à cendres
5. Charnière porte tiroir à cendres
6. Pivot charnière
7. Fixateur pivot charnière
8. Grille de foyer
9. Déflecteur grille de foyer
10. Grille intérieure en acier
11. Panneau en calorite épaisseur 13 mm
12. Panneau en calorite épaisseur 25 mm
13. Fond en fonte
14. Fond en Alutec
15. Carter registre air
16. Vis de fixation fond en fonte
17. Couvercle réservoir pellet
18. Gille frontale sortie air chaud
