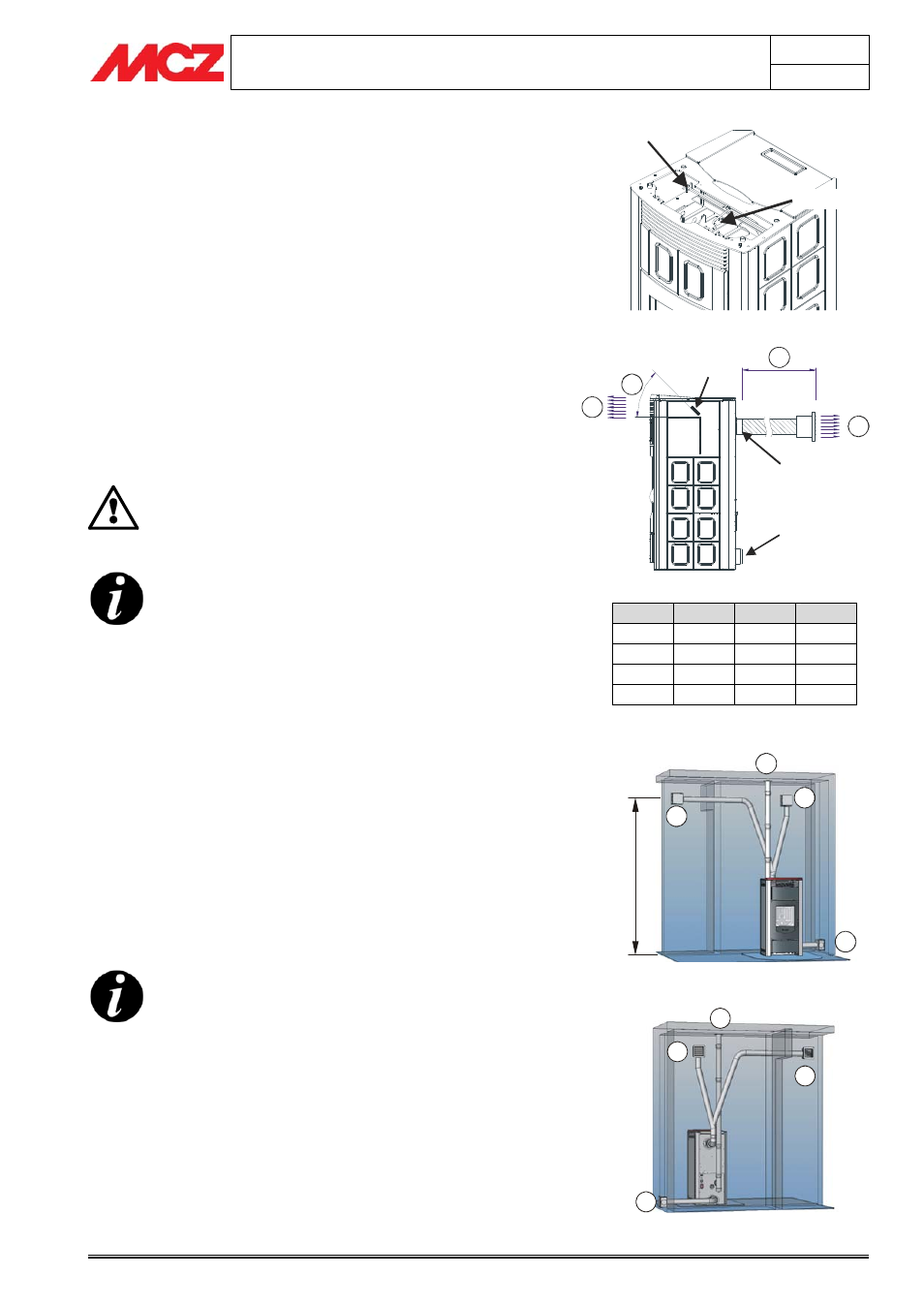

POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 3
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
23
Installation et montage Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
3.3. RACCORDEMENT CANALISATIONS AIR
CHAUD MODÈLE POLAR/NOVA MULTIAIR
Une fois terminée la phase de positionnement du poêle il est possible
de commencer le procédé d'installation des conduits d'air chaud.
En tant que première phase il est nécessaire de sélectionner le volume
d'air que l'on souhaite faire sortir de la partie frontale et de la partie
arrière du poêle.
Cette simple opération est possible en réglant le déflecteur mécanique
situé sur la partie supérieure du poêle, sous le dessus en céramique,
( Figure 3) dans la position souhaitée en utilisant le crochet prévu à cet
effet. Plus son ouverture est importante, plus la quantité d'air destinée à la
partie frontale est importante et moins elle l'est pour celle arrière et vice-
versa.
Pour mieux comprendre,
Figure 4 est schématisée la répartition de l'air
chaud entre les deux sorties (frontale et arrière) à la puissance
maximum de ventilation et en tenant compte d'une canalisation.
Ne pas effectuer le réglage du déflecteur supérieur
avec le poêle en marche et sans gants de protection :
RISQUE DE BRÛLURES. L’air en sortie a en moyenne
une température de
≥ 70°C
NE JAMAIS FERMER COMPLÈTEMENT LA SORTIE DE
L'AIR ARRIÈRE !!!
Il n'est pas conseillé d'orienter tout l'air vers la partie
frontale du poêle car la grande quantité d'air en
circulation provoquerait de bruyantes turbulences à
l'intérieur de l'échangeur de l'air du poêle, outre à
surchauffer considérablement la structure. Il est par
contre possible de fermer complètement la sortie
frontale (déflecteur) et d'orienter tout l'air vers la
bouche arrière.
Une fois effectué le réglage du déflecteur, raccorder la bride arrière de
sortie d'air chaud (Figure 4) à des canalisations et à des bouches. Il est
possible d'utiliser des raccords spéciaux MCZ qui dévient le flux dans
plusieurs bouches et qui peuvent même être murés. La sortie d'air
chaud arrière a un diamètre de 100 mm et il est donc possible d'utiliser
des conduits du même diamètre ou légèrement inférieur (80 mm) pour
être murés à l'intérieur des interstices pour isolation de la maison. Le
tuyau inséré dans la paroi doit toutefois être opportunément isolé afin
de ne pas de disperser la température et d'insonoriser l'air en sortie.
Il est conseillé de réaliser des canalisations de
longueur semblable pour distribuer de manière
uniforme l'air, sinon cette dernière préfèrera la
canalisation la plus brève ou moins tortueuse
Nous reportons ci-contre ( Figure 5 et 6) un simple exemple de
canalisation vu aussi bien de derrière que de devant.
Afin d'avoir une meilleur circulation de l'air, il est conseillé de raccorder
aussi avec l'extérieur la bride d'entrée de l'air arrière ( Figure 6 – A). Il
n'est pas obligatoire d'effectuer ce raccord si la pièce dans laquelle est
installé le produit est suffisamment ventilée.
Légende Figures 5 et 6
A = entrée air froid - B = canalisations et bouches de sortie air chaud - C = tuyau de
sortie des fumées
A B J K
0 m Min 30% 70%
0 m Max 50% 50%
4 m Min 40% 60%
4 m Max 60% 40%
Figure 3 – Réglage déflecteur supérieur frontal
Figure 4 – Répartition de l'air chaud avant/arrière
A
B
B
C
Figure 5 – Installation sortie air vue de face
Figure 6 – Installation sortie air vue de derrière
B
A
B
C
M
A
X
2
m
t.
K
A
B
J
Déflecteur
Bride sortie
air chaud
Bride entrée
air froid
Crochet
Déflecteur
