POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 2
MANUEL D’INSTALLATION ET MODE D’EMPLOI Page
15
Notions théoriques pour l’installation Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
• être installée de manière à ne pas pouvoir s’obstruer.
Il n’est pas obligatoire de raccorder directement
l’amenée d’air au poêle (directement avec l’extérieur)
mais la section sus-indiquée devra assurer, quoi qu’il
en soit, une arrivée d’air d’environ 50 m 3 /h dans la
pièce.
Voir la norme UNI 10683 REV.
2.6. RACCORDEMENT AU TUYAU DE SORTIE DE FUMÉES
Pendant la réalisation de l'ouverture pour le passage du tuyau
d’évacuation des fumées, il faudra nécessairement tenir compte de
l’éventuelle présence de matériaux inflammables. Si l’ouverture est
pratiquée dans une paroi en bois ou réalisée avec un matériau
thermolabile, l’INSTALLATEUR DEVRA d’abord utiliser le raccord mural
prévu à cet effet (Ø 13 cm minimum) puis isoler de façon adéquate le
tuyau du poêle qui traverse cette paroi, en utilisant des matériaux isolants
appropriés (ép. 1.3 — 5 cm ayant une conductibilité thermique de 0.07
W/m°K min.).
Ceci vaut également si le tuyau du poêle doit passer par des traversées
verticales ou horizontales tout en devant rester à proximité (20 cm
min.) de la paroi thermolabile.
Comme solution alternative, il est conseillé d’utiliser un tuyau industriel calorifugé
que vous pourrez utiliser également à l’extérieur pour éviter les condensations.
La chambre de combustion fonctionne en dépression. Le conduit de
sortie de fumées sera en dépression à condition qu’il soit raccordé à un
conduit de fumée efficace comme déjà prescrit.
N’utiliser que des tuyaux et des raccords munis de
joints garantissant une étanchéité absolue.
Toutes les traversées du conduit de fumée doivent être
équipés d’une trappe de visite amovible permettant
d’effectuer un nettoyage périodique de l’intérieur (raccord
en “T” avec trappe de visite).
Installer le poêle en tenant compte de toutes les prescriptions et de
tous les avertissements formulés jusqu’ici.

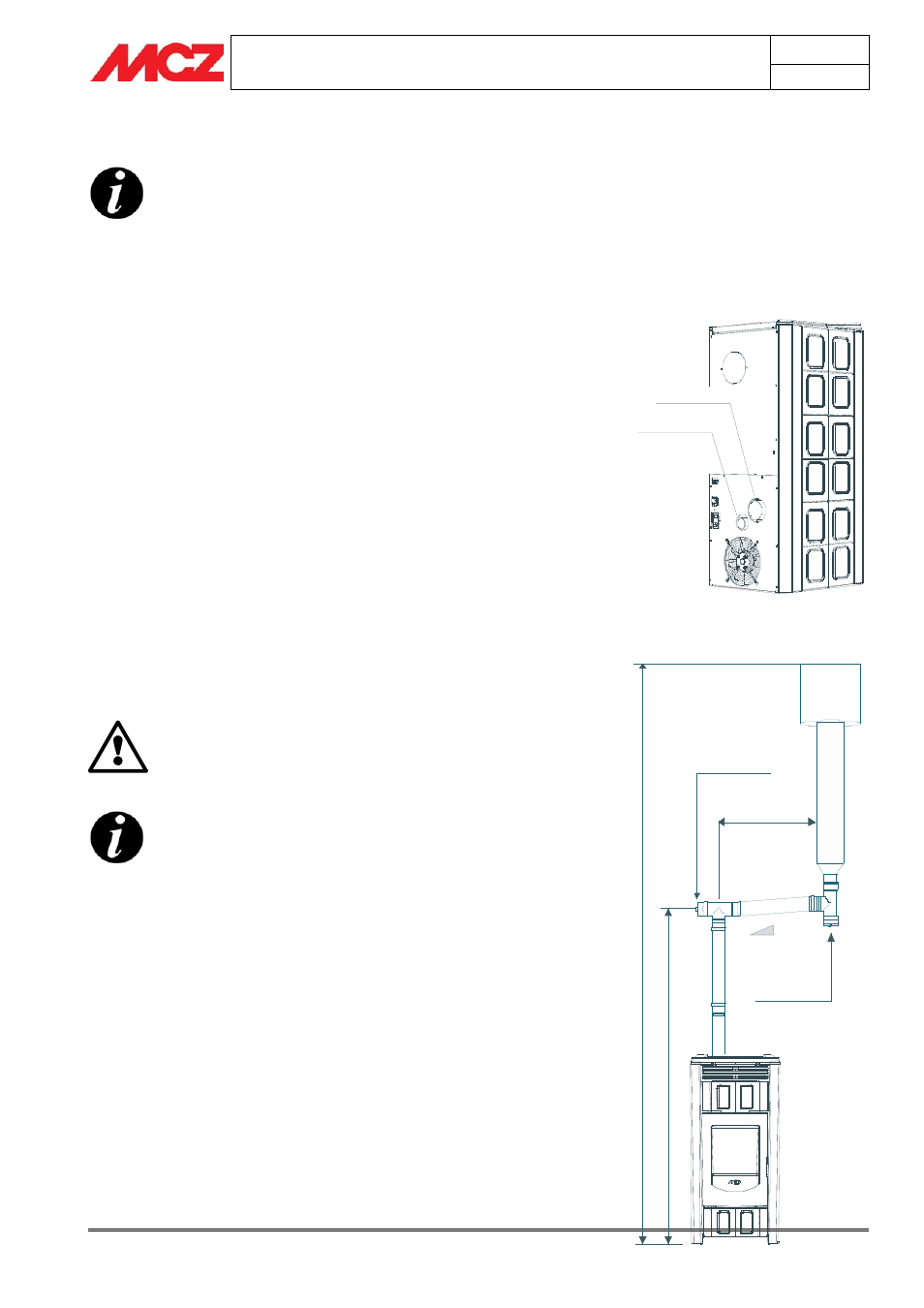

Vision poêle POLAR
Air comburant
Sortie fumée
Trappe de
visite
Trappe de
visite
1.
5
-
2
m
m
in
im
um
H
au
te
ru
r
su
pé
rie
ur
e
à
4
m
3-5 %
2 - 3 mt. MAX
