F-37

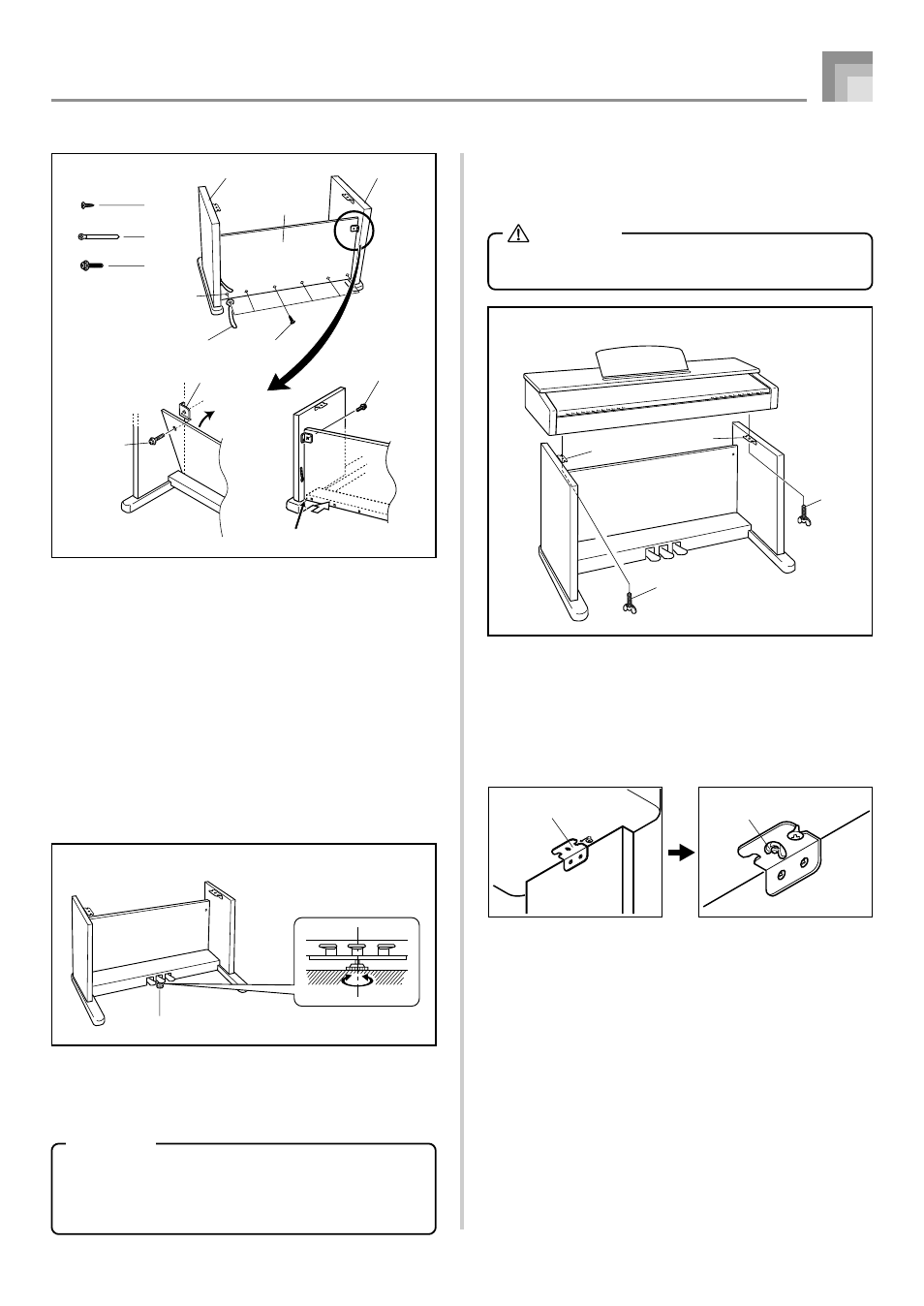

Instructions de montage
3. Tournez le boulon de réglage 7 jusqu'à ce qu’elle supporte
la traverse D, l’empêchant ainsi de plier lorsque vous
appuyez sur les pédales (Figure 5).
Important !
• N’oubliez pas de tourner le boulon de réglage 7 pour
soutenir la traverse, comme indiqué ci-dessus, avant
d’appuyer sur les pédales. La traverse D pourrait sinon
être endommagée.
2. Fixez le panneau arrière C aux angles 4 et à la traverse
D. Notez que le panneau arrière C doit être installé devant
les angles 4 (Figure 4). Utilisez deux boulons I, six
boulons F pour fixer le panneau arrière (Figures 3 et 4).
Vous devez aussi installer la bride G à ce moment de la
façon indiquée sur l’illustration.
• Installez d’abord les boulons supérieurs I sur les côtés
gauche et droit du panneau arrière C. Attention de bien
insérer la bride G csur le boulon F au point 5 avant de
visser le boulon F.
• Le panneau arrière C doit reposer sur la base des
montants latéraux A et B comme indiqué par 6 sur
l’illustration. Poussez le panneau arrière C contre la
traverse D tout en installant les boulons I.
Figure 5
7
2 Installation du clavier sur le
support
ATTENTION
Faites très attention de ne pas vous coincer les doigts
entre le clavier et le support!
Le clavier doit être bien fixé au support avec les écrous à
ailettes H (Figure 6).
• Insérez les boulons sous le clavier dans les fentes des deux
angles 8. Immobilisez-le bien avec les deux écrous à ailettes
H (Figure 7).
• Les écrous à ailettes empêchent le clavier de tomber du
support. Ils doivent toujours être bien vissés.
Figure 6
Figure 7
Avant
Arrière
8
H
H
8
H 8
Figure 4
5
4
6
F C
F G
I
I
A B
G
I
(Arrière)
430A-F-039A
