F-36
3
2
A E
E
I
I
I
D
C
E
B

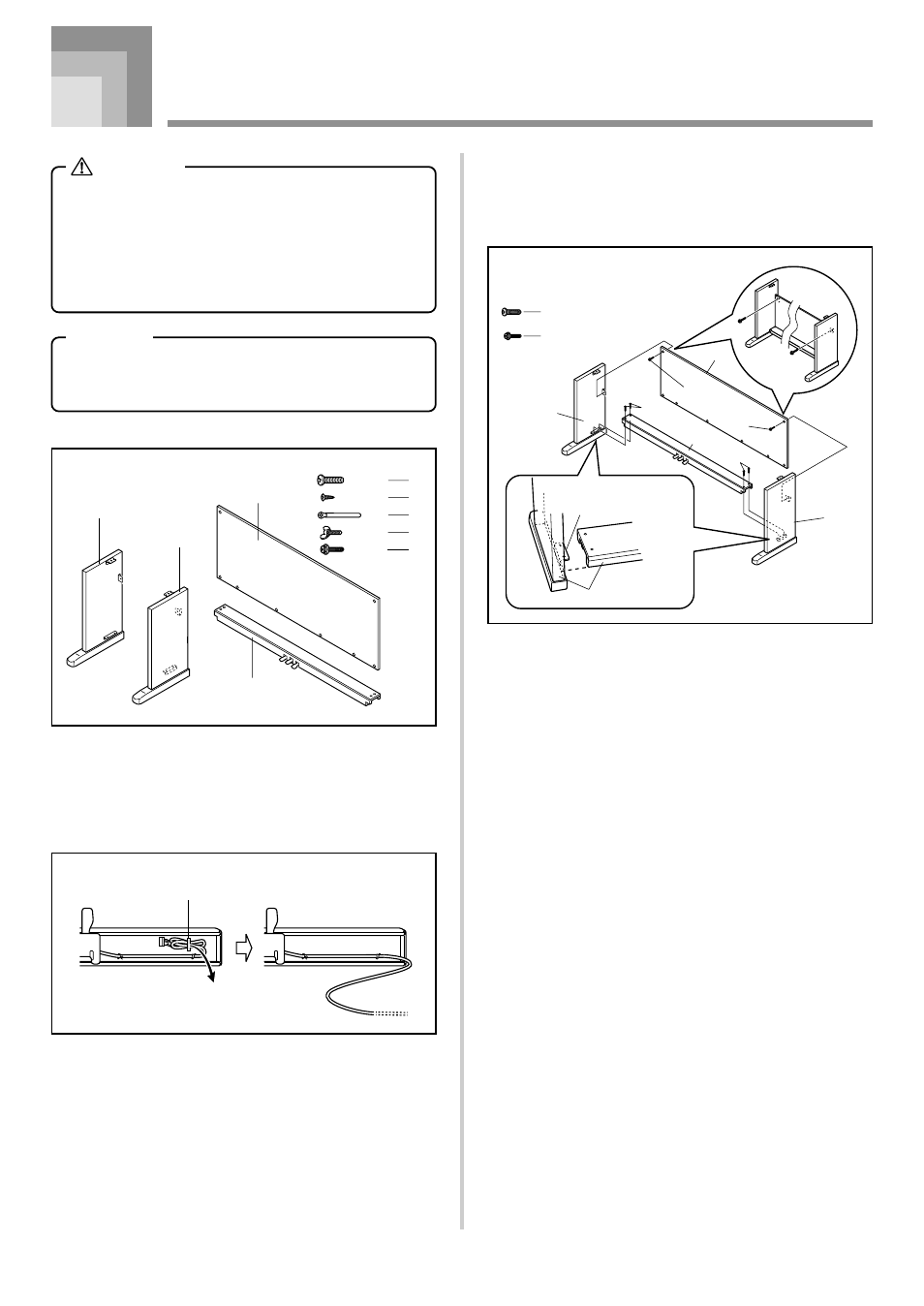

Instructions de montage
ATTENTION
• Faites très attention de ne pas vous blesser pendant
l’installation des pieds, des pédales et du clavier sur le
support.
• Avant d’installer le clavier sur le support, assurez-vous
que le couvercle coulissant est bien fermé. Si ce n’est
pas le cas, il risque de s’ouvrir pendant le montage et
de vous coincer les doigts.
Important !
• Le support doit être assemblé sur une surface plane.
• Aucun outil n’est fourni avec de support. Vous aurez
besoin d’un gros tournevis à tête cruciforme (+) .
• Vérifiez si tous les articles fournis avec le support et illustrés
sur la Figure 1 (A à I) sont bien présents dans le carton
d’emballage.
Tous les boulons se trouvent dans un sachet en plastique
dans le carton d’emballage.
• Avant de commencer, détachez la bride à l’endroit 1
(Figure 2) où le câble de pédale sort de la traverse D.
1 Montage du support
Reportez-vous aux Figures 3, 4 et 5 pour assembler le support
et procédez de la façon suivante.
1. Rattachez les montants latéraux A et B à la traverse D en
utilisant les quatre boulons E (Figure 3).
• Lorsque vous rejoignez les deux pièces marquées 2, les
pièces métalliques 3 sur l’intérieur des montants latéraux
A et B doivent s’emboîter dans les fentes aux extrémités
de la traverse D. Les pièces métalliques doivent pénétrer
le plus profond possible dans les fentes. Si ce n’est pas le
cas, les pièces métalliques 3 et les boulons E ne
correspondront pas exactement et le filetage des boulons
risque de s’abîmer.
Figure 1
Figure 2
Figure 3
Traverse
Montant latéral
430A-F-038A
D
C
×4
×6
×1
×2 E
F
G
H
I
×2
A
B
1
