434 Mode manuel et réglages
13.8 Initialiser le point de référ
e
nc
e a
v
e
c le palpeur 3D (Option
logicielle
T
ouc
h pr
obe
functions)
13.8 Initialiser le point de référence
avec le palpeur 3D
(Option logicielle Touch probe
functions)

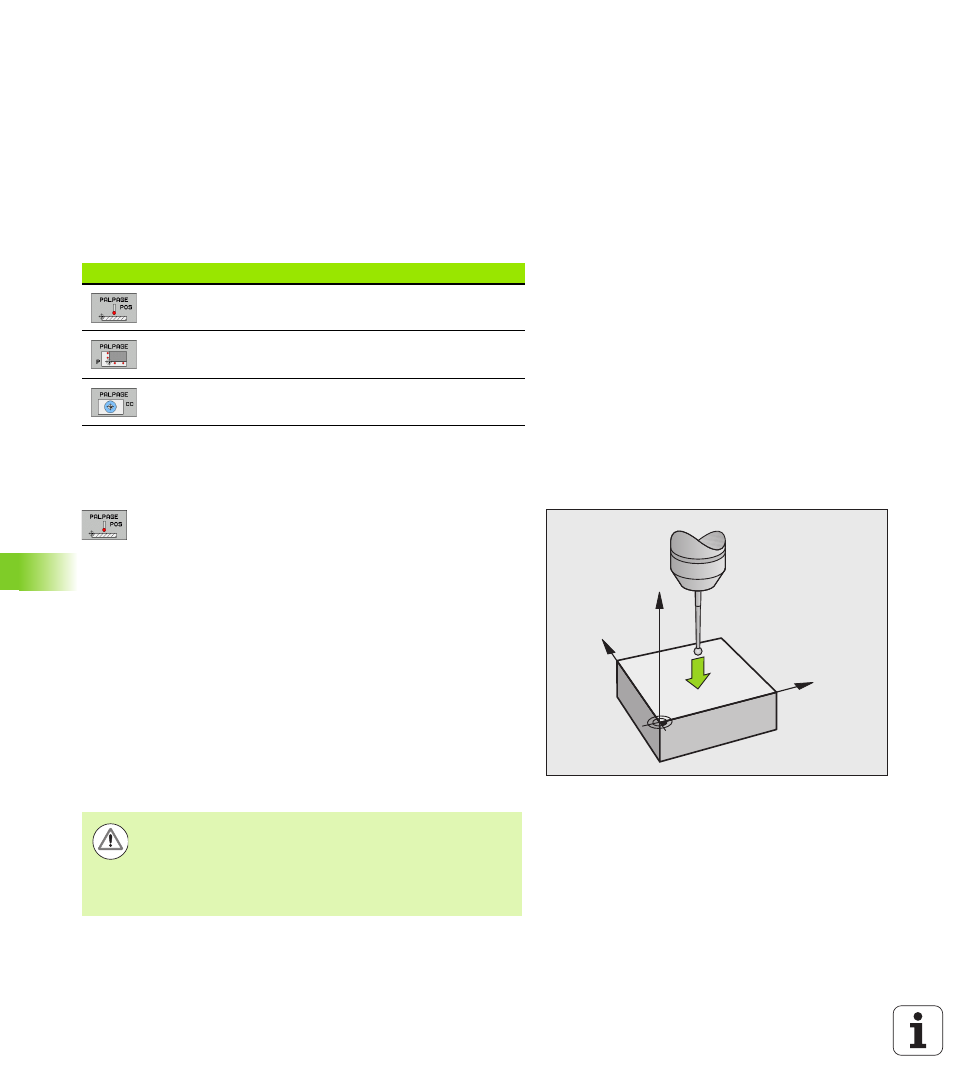

Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie :
Initialisation du point d'origine sur un axe au
choix
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z– : sélectionner par
softkey
U Palpage : appuyer sur la touche START externe
U Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Enregistrer les valeurs mesurées
avec les cycles palpeurs dans un tableau de points
zéro”, page 426
U Quitter la fonction de palpage : appuyer sur la softkey
FIN
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 434
Initialisation d'un coin comme point
d'origine Page 435
Initialisation du centre de cercle
comme point d'origine Page 436
Y
X
Z
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez régler 3D-ROT sur Actif dans
les modes manuel et automatique.
