HEIDENHAIN TNC 620 395
1
1
.6 Cor
rection d'outil tr
idimensionnelle (option de logiciel 2)
Formes d'outils autorisées

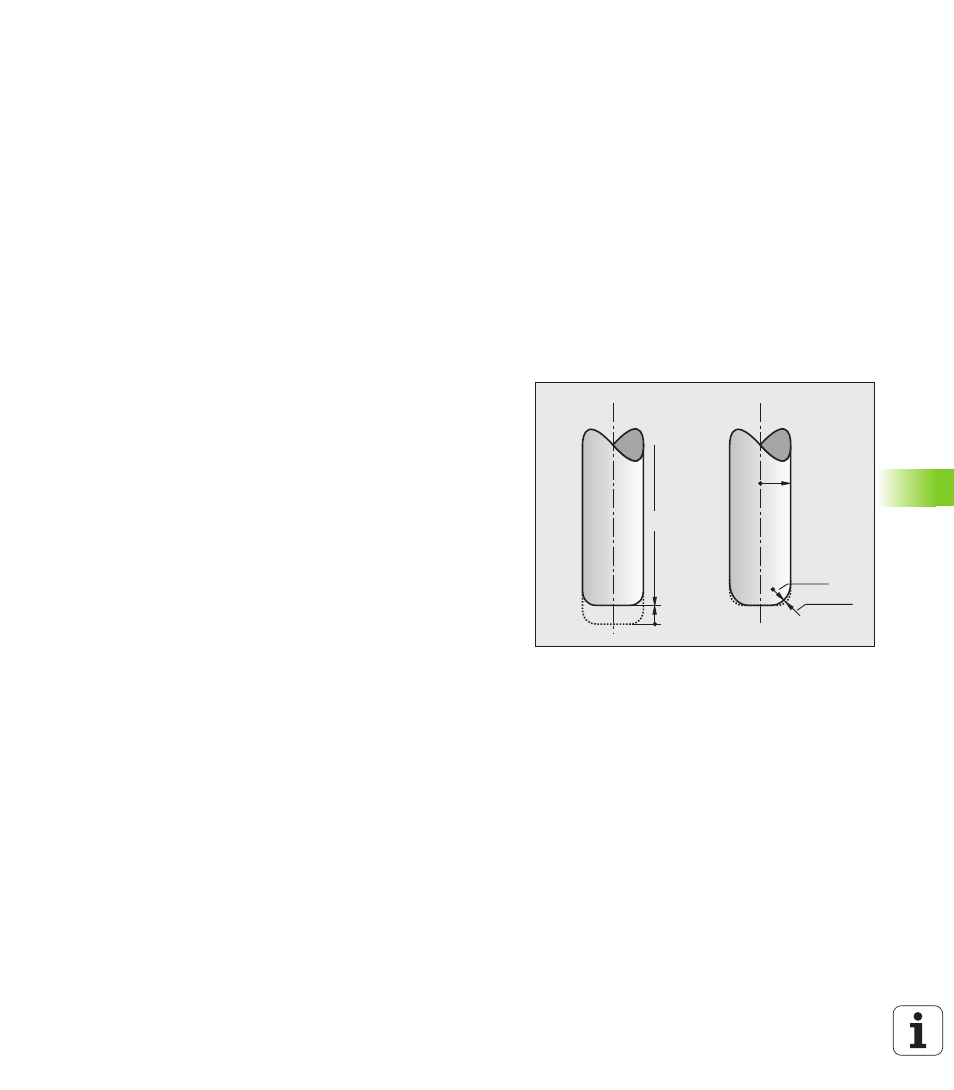

Vous définissez les formes d'outils autorisées (voir figure) dans le
tableau d'outils avec les rayons d'outil R et R2 :
„ Rayon d'outil R : cote entre le centre de l'outil et le corps de l'outil
„ Rayon d'outil 2 R2 : rayon d'arrondi entre le bout de l'outil et
l'extérieur de l'outil
Le rapport de R et R2 indique le type d'outil :
„ R2 = 0 : Fraise deux tailles
„ R2 = R : Fraise hémisphérique
„ 0 < R2 < R: Fraise torique
Ces données permettent également de déterminer les coordonnées
du point d'origine P
T
de l’outil.
Utilisation d'autres outils : valeurs Delta
Si vous utilisez des outils de dimensions différentes de celles prévues
à l'origine, introduisez la différence des longueurs et rayons comme
valeurs Delta dans le tableau d'outils ou dans l'appel d'outil TOOL CALL :
„ Valeur Delta positive DL, DR, DR2 : les dimensions de l'outil sont
supérieures à celles de l'outil d'origine (surépaisseur)
„ Valeur Delta négative DL, DR, DR2 : les dimensions de l'outil sont
inférieures à celles de l'outil d'origine (surépaisseur négative)
La TNC corrige alors la position de l'outil de la somme des valeurs
Delta qui figurent dans le tableau d'outil et dans l'appel d'outil.
DL>0
L
R
DR2>0
R2
