HEIDENHAIN TNC 620

215

6.6 Cont

our

nag

e

s – Pr

ogr

ammation de

cont

our libr

e FK (Option logicielle

A

d

v

a

nced pr

ogr

a

mming f

eat

ur

es)

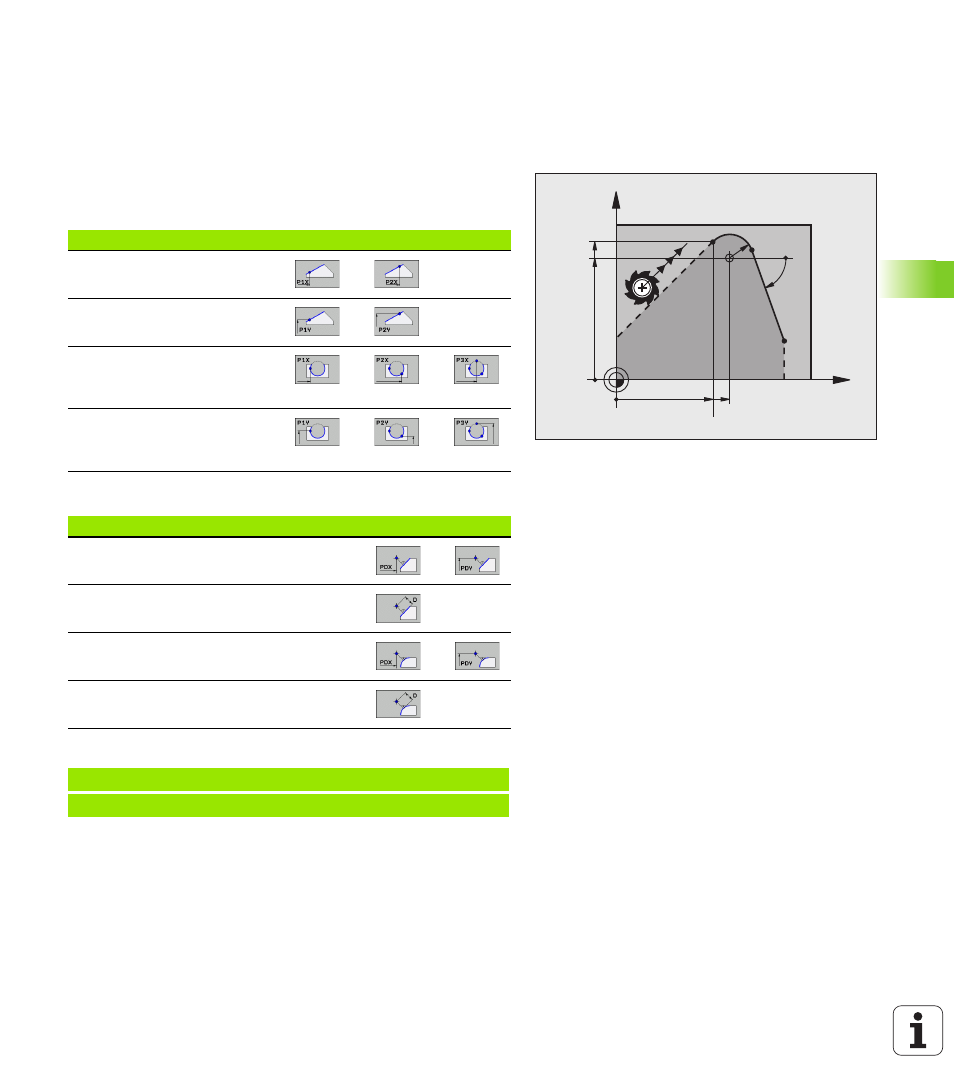

Points auxiliaires

Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou en dehors de celui-ci, aussi bien pour les droites FK que
pour les trajectoires circulaires FK.

Points auxiliaires sur un contour

Les points auxiliaires peuvent se trouver directement sur la droite,
dans le prolongement de celle-ci ou encore directement sur une
trajectoire circulaire.

Points auxiliaires en dehors d'un contour

Exemple de séquences CN

X

Y

53

60.071

50

42.929

R10

70°

Données connues

Softkeys

Coordonnée X point auxiliaire
P1 ou P2 d'une droite

Coordonnée Y point auxiliaire
P1 ou P2 d'une droite

Coordonnée X point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire

Coordonnée Y point auxiliaire
P1, P2 ou P3 d'une trajectoire
circulaire

Données connues

Softkeys

Coordonnées X et Y d'un point auxiliaire à
proximité d'une droite

Distance entre point auxiliaire et droite

Coordonnée X et Y d'un point auxiliaire à
proximité d'une trajectoire circulaire

Distance entre point auxiliaire et trajectoire
circulaire

13 FC DR- R10 P1X+42.929 P1Y+60.071

14 FLT AN-70 PDX+50 PDY+53 D10
