6.6 Contournages –
Programmation de contour
libre FK (Option logicielle
Advanced programming
features)
Principes de base
Les plans de pièces dont la cotation n’est pas orientée CN contiennent
souvent des données non exploitables avec les touches de dialogue
grises. Par exemple :
„ des coordonnées connues peuvent être sur le contour même ou à
proximité de celui-ci,
„ des données peuvent se rapporter à un autre élément ou
„ des indications de sens et des données décrivent le cheminement
du contour.
Vous programmez ces données directement avec la programmation
flexible de contours FK. La TNC calcule le contour à partir des données
connues et assiste la programmation avec le graphique interactif FK.

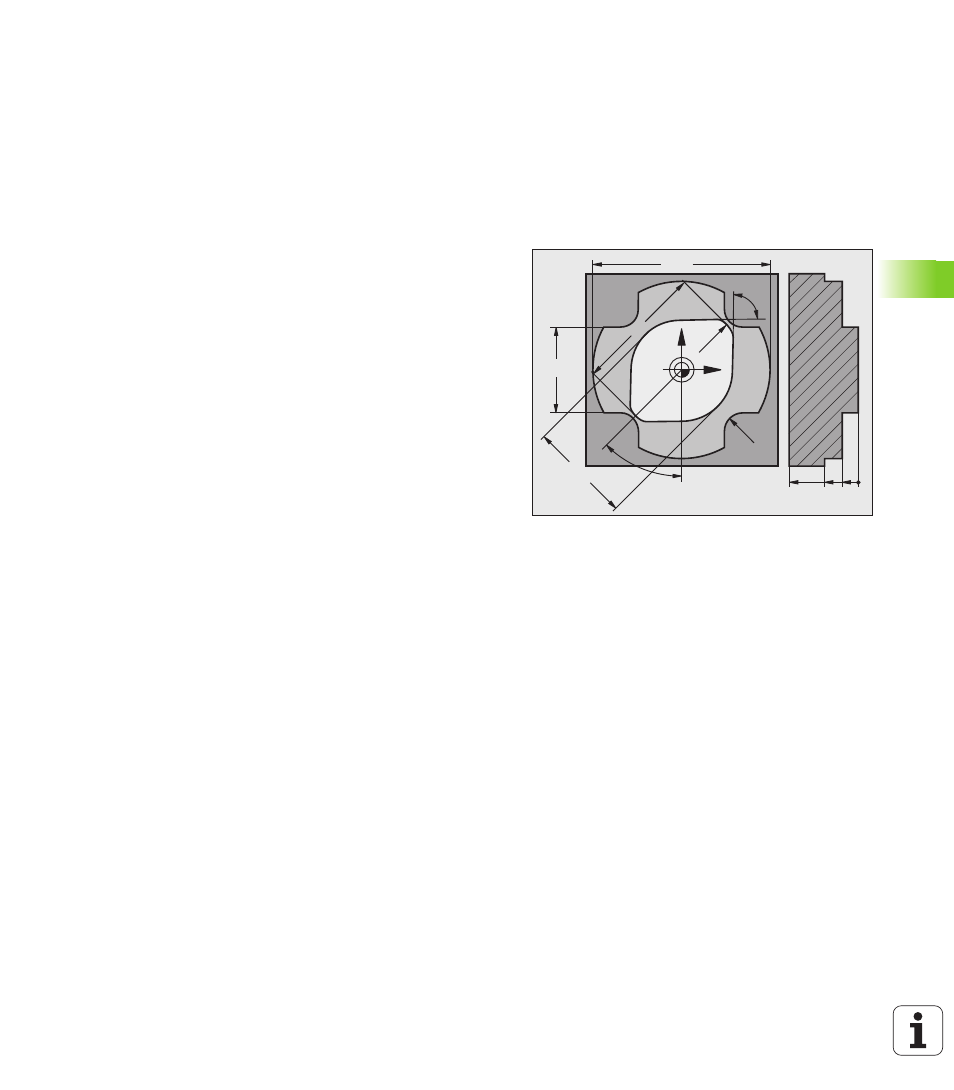

La figure en haut à droite montre une cotation que vous pouvez
introduire très simplement en programmation FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
