396 Programmation : usinage multiaxes
1
1
.6 Cor
rection d'outil tr
idimensionnelle (option de logiciel 2)

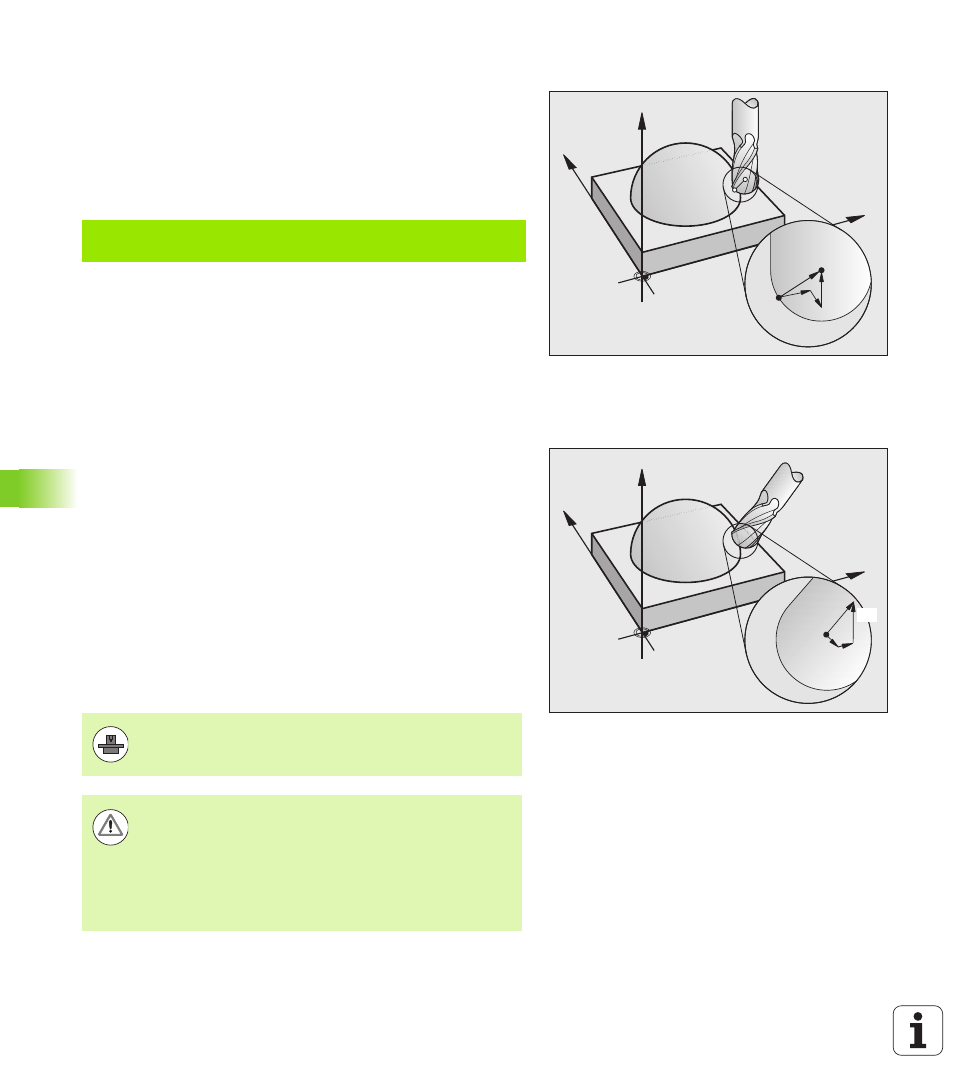

Correction 3D sans TCPM
La TNC exécute un usinage trois axes avec une correction 3D à
condition que le programme CN contienne les normales aux surfaces.
Dans ce cas, la correction de rayon RL/RR et TCPM ou M128 doit être
inactive. La TNC décale l'outil dans la direction des normales aux
surfaces, de la somme des valeurs Delta (tableau d'outils et TOOL
CALL
).
Exemple : format de séquence avec normales aux surfaces
Fraisage en bout : correction 3D avec TCPM
Le fraisage en bout est un usinage avec le bout de l'outil. Lors d'un
usinage 5 axes, une correction 3D est possible quand le programme
CN contient des normales aux surfaces et que TCPM ou M128 est actif.
La correction RL/RR n'a pas besoin d'être active. La TNC décale l'outil
dans la direction des normales aux surfaces, de la somme des valeurs
Delta (tableau d'outils et TOOL CALL).
Avec TCPM (voir „Conserver la position de la pointe de l'outil lors du
positionnement des axes inclinés (TCPM) : M128 (option de logiciel
2)”, page 384) activée, la TNC maintient l'outil perpendiculairement au
contour de la pièce si aucune orientation d'outil n'a été définie dans la
séquence LN.
Si une orientation d'outil T a été définie dans la séquence LN et si M128
(ou FUNCTION TCPM) est activée simultanément, la TNC positionne
automatiquement les axes rotatifs de la machine de manière à ce que
l'outil atteigne l'orientation d'outil programmée.
Z
Y
X
P
T
NZ P
NX
NY
1 LN X+31.737 Y+21.954 Z+33.165
NX+0.2637581 NY+0.0078922 NZ-0.8764339 F1000 M3
LN : Droite avec correction 3D
X, Y, Z : Coordonnées corrigées du point final de la droite
NX, NY, NZ : Composantes des normales aux surfaces
F : Avance
M : Fonction auxiliaire
Z
Y
X
TX TY
TZ
La TNC ne peut pas positionner automatiquement les
axes rotatifs sur toutes les machines. Consultez le manuel
de votre machine.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Faites attention aux risques de collision de la tête avec la
pièce ou avec les éléments de serrage.
