HEIDENHAIN iTNC 530 (340 49x-06) Pilot - Manuel (Page 79)

79
Définir les opér
a
tions d
'usinag

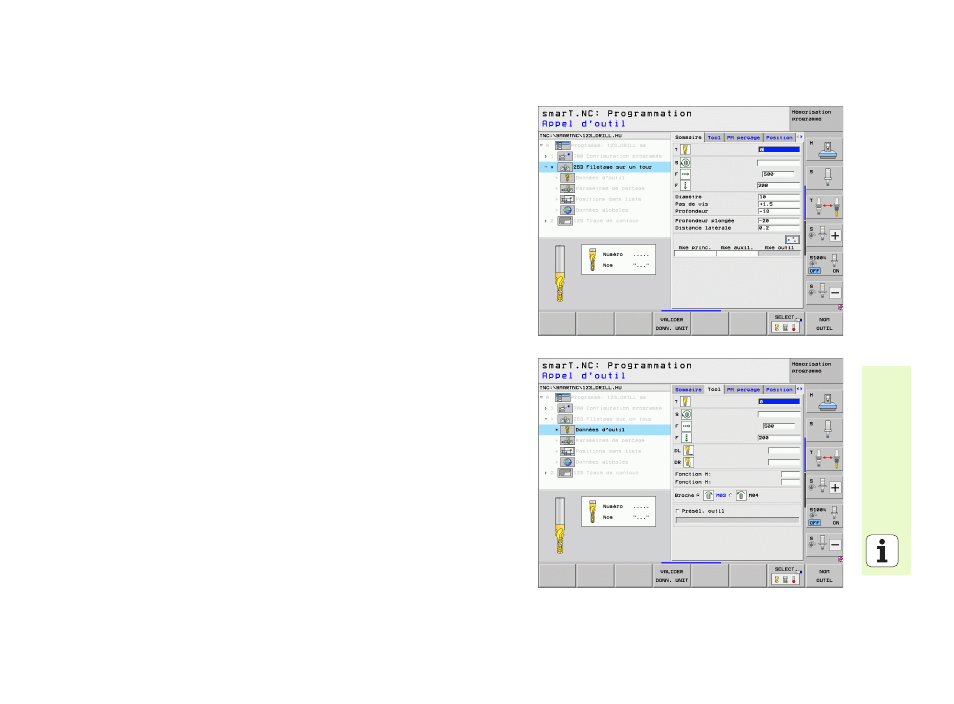

e Unit 263 Fraisage de filets avec chanfrein
Paramètres du formulaire Sommaire:
U T : Numéro ou nom de l'outil (commutable par softkey)
U S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
U F : Avance de fraisage
U F : Avance de chanfreinage [mm/min.] ou FU [mm/tour]
U Diamètre : Diamètre nominal du filet
U Pas de vis : Pas de la vis
U Profondeur : Profondeur du filet
U Profondeur chanfreinage : Distance entre la surface de la pièce et la
pointe de l'outil lors du chanfreinage
U Distance latérale : Distance entre la dent de l'outil et la paroi du trou
U Positions d'usinage (voir „Définir les positions d'usinage” à la page
149)
Autres paramètres dans le formulaire détaillé Tool:
U DL : Delta longueur pour l'outil T
U DR : Delta rayon pour l'outil T
U Fonction M : Fonctions auxiliaires M au choix
U Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
U Présel. outil : En cas de besoin, numéro de l'outil suivant pour
accélérer le changement d'outil (ceci dépend de la machine)
