166

Définir le

s positions

d'usinag

e

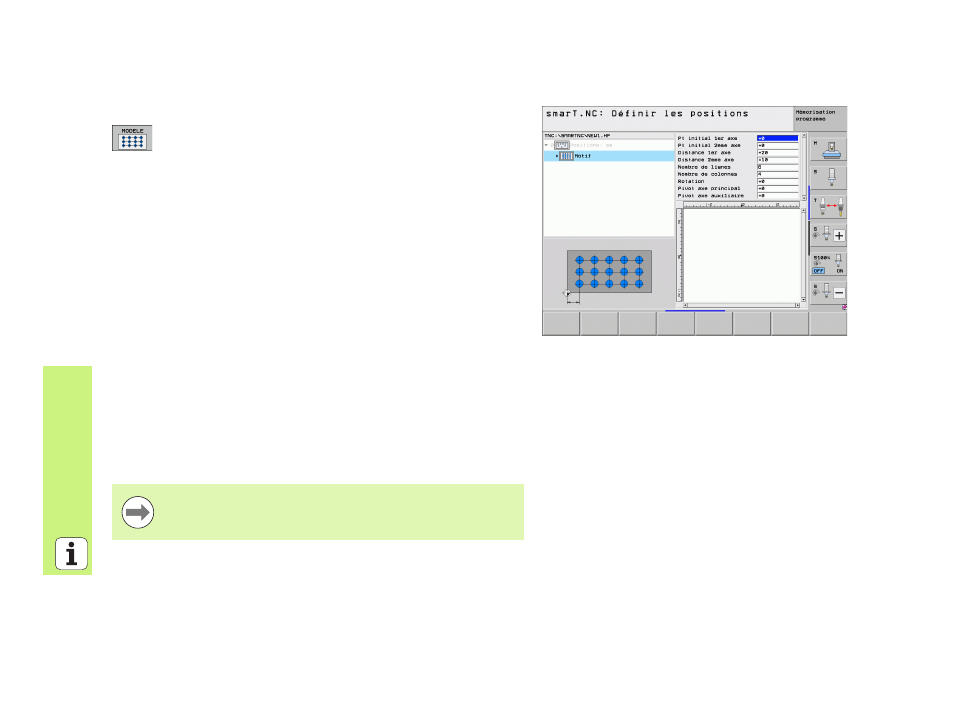

Motif droit, orienté ou déformé

U

Point initial 1er axe

: Coordonnée du point initial du motif

1

dans l'axe principal du plan d'usinage

U

Point initial 2ème axe

: Coordonnée du point initial du

motif

2

dans l'axe secondaire du plan d'usinage

U

Distance 1er axe

: Distance entre les positions d'usinage

dans l'axe principal du plan d'usinage. Valeur positive ou
négative possible

U

Distance 2ème axe

: Distance entre les positions d'usinage

dans l'axe secondaire du plan d'usinage. Valeur positive ou
négative possible

U

Nombre de lignes

: Nombre total de lignes du motif

U

Nombre de colonnes

: Nombre total de colonnes du motif

U

Rotation

: Angle de rotation de l'ensemble du motif, orienté

autour du point initial programmé. Axe de référence: Axe
principal du plan d'usinage actif (p. ex. X avec l'axe d'outil Z).
Valeur positive ou négative possible

U

Position angulaire axe principal

: Angle de rotation

concernant uniquement l'axe principal du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative possible

U

Position angulaire axe secondaire

: Angle de rotation

concernant uniquement l'axe secondaire du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative possible

Les paramètres Position angulaire axe principal et
Position angulaire axe secondaire

agissent en addition

d'une Rotation de l'ensemble du motif exécutée auparavant.
