Définir le
s positions
d'usinag
e

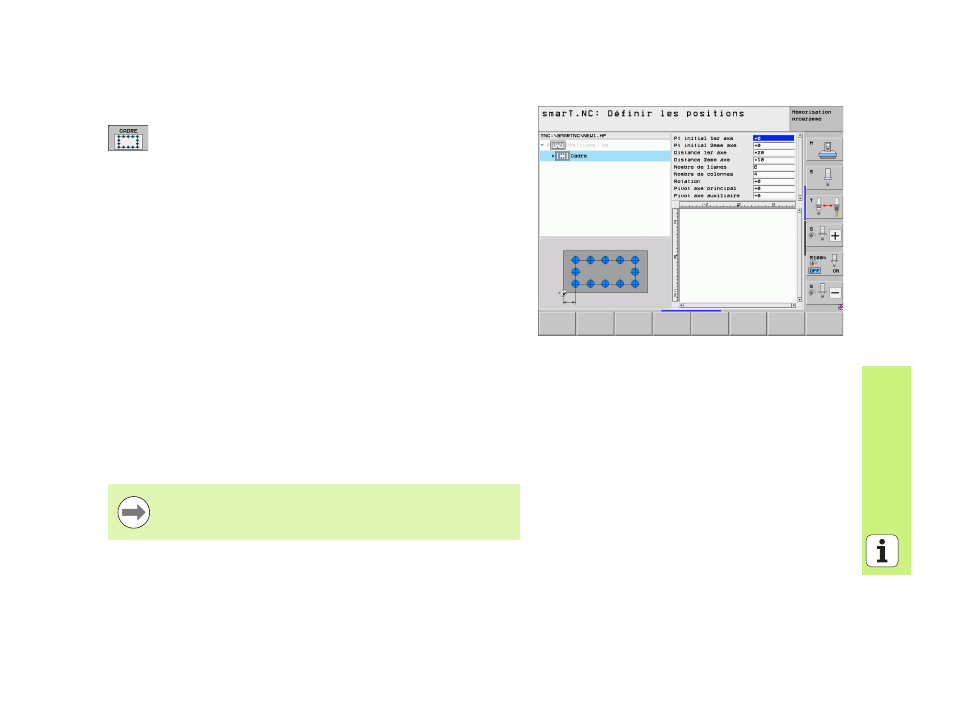

Cadre droit, avec rotation ou déformation
U Point initial 1er axe : Coordonnée du point initial du cadre
1 dans l'axe principal du plan d'usinage
U Point initial 2ème axe : Coordonnée du point initial du
cadre 2 dans l'axe secondaire du plan d'usinage
U Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative possible
U Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe secondaire du plan d'usinage. Valeur positive ou
négative possible
U Nombre de lignes : Nombre total de lignes du cadre
U Nombre de colonnes : Nombre total de colonnes du cadre
U Rotation : Angle de rotation auquel l'ensemble du cadre doit
pivoter autour du point initial programmé. Axe de référence:
Axe principal du plan d'usinage actif (p. ex. X avec l'axe
d'outil Z). Valeur positive ou négative possible
U Position angulaire axe principal : Angle de rotation
concernant uniquement l'axe principal du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative possible
U Position angulaire axe secondaire : Angle de rotation
concernant uniquement l'axe secondaire du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative possible
Les paramètres Position angulaire axe principal et
Position angulaire axe secondaire
agissent en addition
d'une Rotation de l'ensemble du cadre exécutée auparavant.
