Définir le
s cont
ours

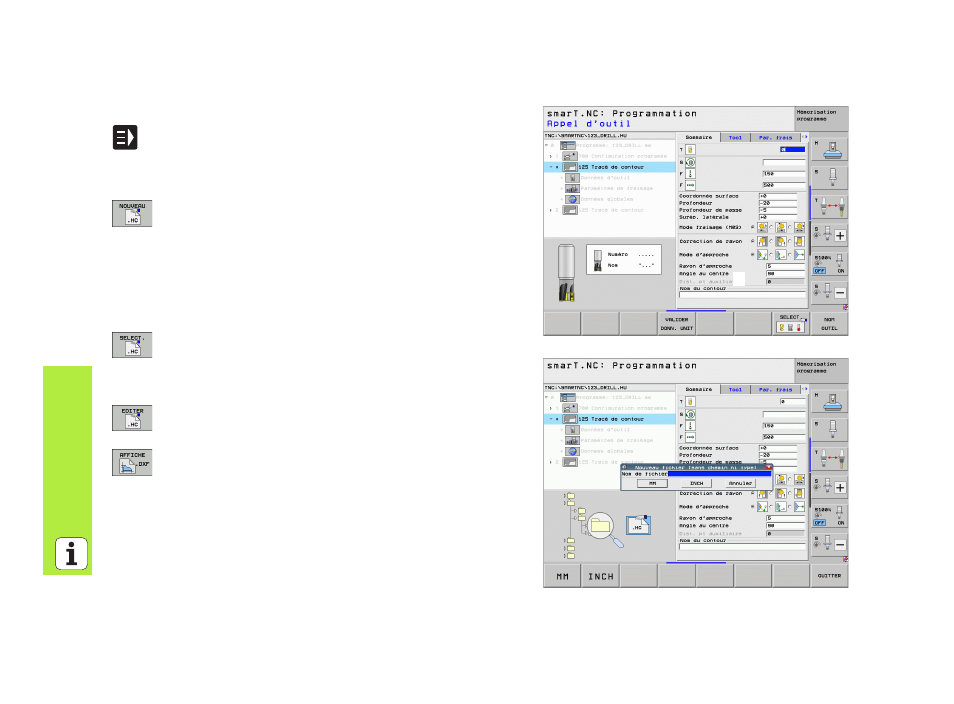

Démarrer la programmation de contour à partir d'un formulaire
U
Sélectionner le mode smarT.NC
U
Sélectionner une étape d'usinage au choix nécessitant des
programmes de contour (UNIT 122, UNIT 125)
U
Sélectionner le champ d'introduction dans lequel on doit
définir le nom du programme de contour (
1
, cf. figure )
U
Pour créer un nouveau fichier: Introduire le nom du fichier
(sans le type de fichier); valider avec la softkey NOUVEAU
U
Valider l'unité de mesure du nouveau programme de contour
dans la fenêtre auxiliaire avec la touche MM ou INCH:
smarT.NC ouvre un programme de contour avec l'unité de
mesure que vous avez sélectionnée; smarT.NC est
maintenant dans la programmation de contour et valide
automatiquement la définition de la surface de la pièce brute
enregistrée dans le programme Unit.
U
Pour sélectionner un fichier HC qui existe déjà: Appuyer
sur la softkey SELECT HC: smarT.NC affiche une fenêtre
auxiliaire avec les programmes de contour disponibles.
Sélectionner l'un des programmes de contour affichés et le
valider dans le formulaire avec ENT ou le bouton OK
U
Pour éditer un fichier HC déjà sélectionné: Appuyer sur la
softkey EDITER: smarT.NC lance alors directement la
programmation de contour.
U
Pour créer un fichier HC avec le convertisseur DXF:
Appuyer sur la softkey AFFICHE DXF: smarT.NC affiche une
fenêtre auxiliaire avec les fichiers DXF disponibles.
Sélectionner l'un des fichiers DXF affichés et le valider avec
la touche ENT ou le bouton OK: La TNC lance le
convertisseur DXF grâce auquel vous pouvez sélectionner le
contour désiré et enregistrer le nom du contour directement
dans le formulaire (voir “Traitement des fichiers DXF (option
de logiciel)” à la page 182)
