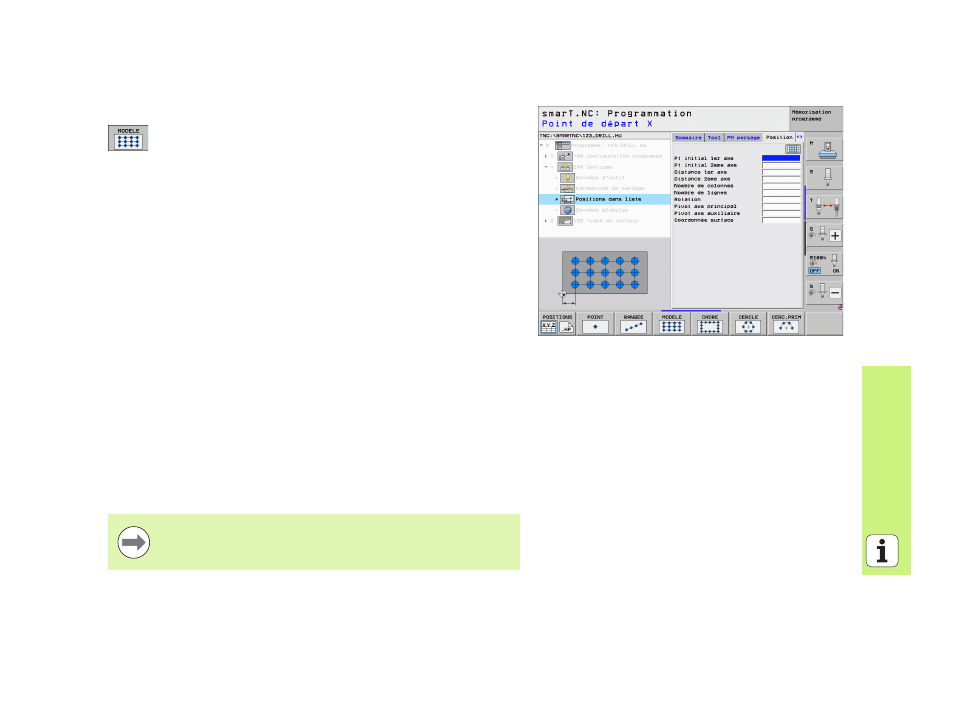

Motif droit, orienté ou déformé
U Point initial 1er axe : Coordonnée du point initial du motif
1 dans l'axe principal du plan d'usinage
U Point initial 2ème axe : Coordonnée du point initial du
motif 2 dans l'axe secondaire du plan d'usinage
U Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative
U Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe secondaire du plan d'usinage. Valeur positive ou
négative
U Nombre de colonnes : Nombre total de colonnes du motif
U Nombre de lignes : Nombre total de lignes du motif
U Rotation : Angle de rotation de l'ensemble du motif, orienté
autour du point initial programmé. Axe de référence: Axe
principal du plan d'usinage actif (p. ex. X avec l'axe d'outil Z).
Valeur positive ou négative
U Position angulaire axe principal : Angle de rotation
concernant uniquement l'axe principal du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative.
U Position angulaire axe secondaire : Angle de rotation
concernant uniquement l'axe secondaire du plan d'usinage
déformé par rapport au point initial programmé. Valeur
positive ou négative.
U Coordonnée surface pièce : Coordonnée de la surface de la
pièce
Les paramètres Position angulaire axe principal et
Position angulaire axe secondaire
agissent en addition
d'une Rotation de l'ensemble du motif exécutée auparavant.
