150
Traiter les fich
ier
s
DXF (o
pt
io
n
de lo
giciel)

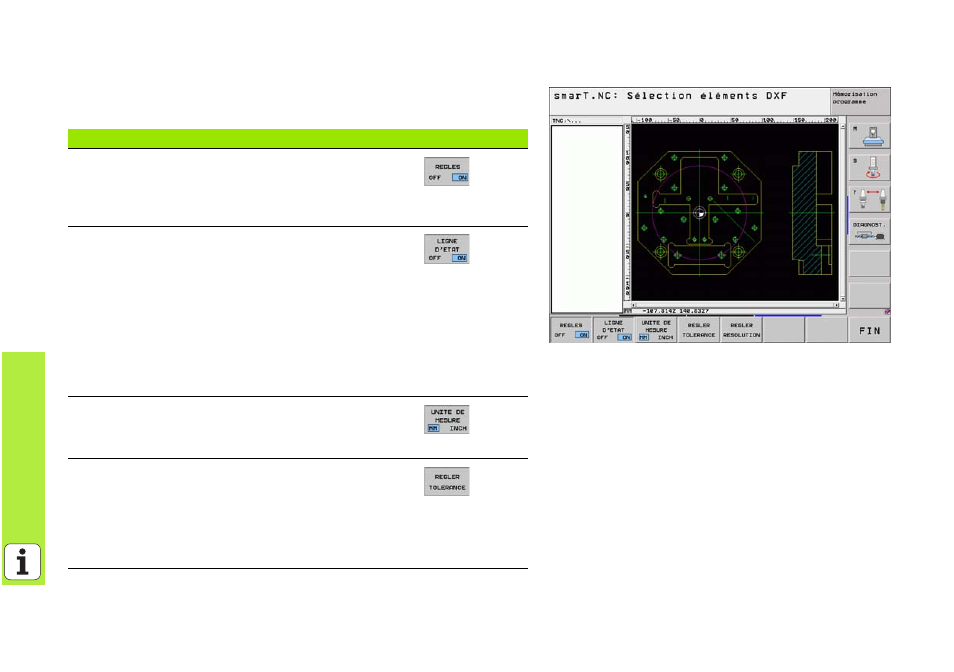

Configurations par défaut
La troisième barre de softkeys offre diverses possibilités de
configuration:
Configuration Softkey
Afficher/ne pas afficher les règles: La TNC affiche
les règles sur les bords gauche et supérieur du plan.
Les valeurs indiquées sur les règles se réfèrent au
point zéro du plan.
Afficher/ne pas afficher la barre d'état: La TNC
affiche la barre d'état sur le bord inférieur du plan. La
barre d'état contient les informations suivantes:
„ Unité de mesure active (MM ou INCH)
„ Coordonnées X et Y de la position actuelle de la
souris
„ En mode SELECTION CONTOUR, la TNC affiche
si le contour sélectionné est ouvert (open
contour
) ou fermé (closed contour)
Unité de mesure MM/INCH: Configurer l'unité de
mesure du fichier DXF. La TNC délivre également le
programme de contour avec cette unité de mesure
Régler la tolérance. La tolérance définit
l'éloignement entre deux éléments de contour
voisins. Cette tolérance vous permet de compenser
des imprécisions générées lors de la création du
plan. La configuration par défaut dépend de
l’ampleur de tout le fichier DXF
