134

Définir les posit

io

ns d

'usinage

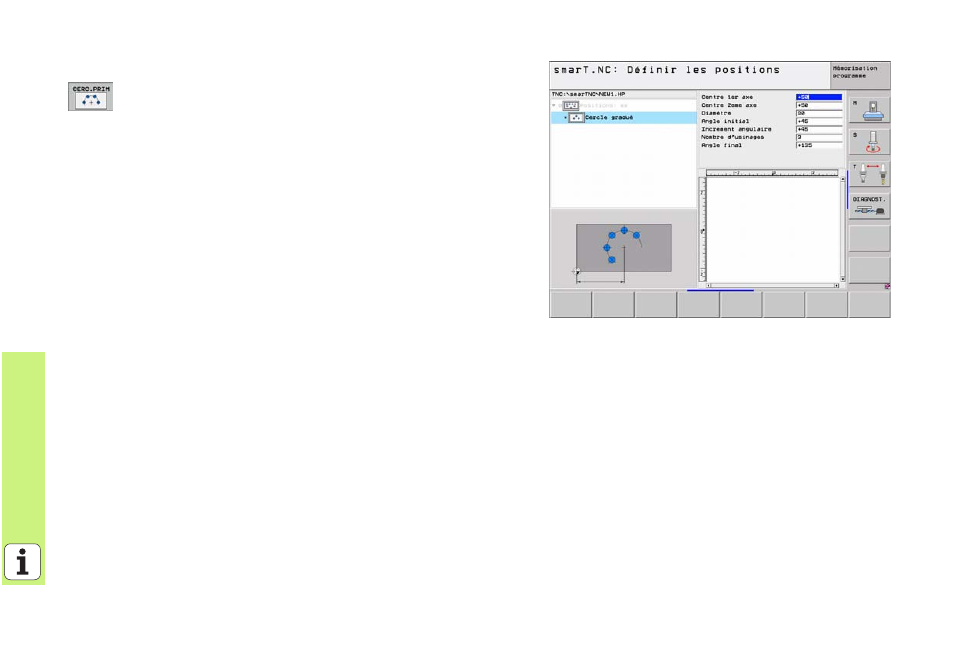

Arc de cercle

8

Centre 1er axe

: Coordonnée du centre du cercle

1

dans

l'axe principal du plan d'usinage

8

Centre 2ème axe

: Coordonnée du centre du cercle

2

dans

l'axe auxiliaire du plan d'usinage

8

Diamètre

: Diamètre du cercle

8

Angle initial

: Angle polaire de la première position

d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative

8

Incrément angulaire

: Angle polaire incrémental entre deux

positions d'usinage. Valeur positive ou négative. Une
modification de l’incrément angulaire entraîne
automatiquement une modification de l’angle final défini

8

Nombre d’usinages

: Nombre total de positions d'usinage sur

le cercle

8

Angle final

: Angle polaire du dernier trou. Axe de

référence: Axe principal du plan d'usinage actif (ex. X avec
l'axe d'outil Z). Valeur positive ou négative. Une modification
de l’angle final entraîne automatiquement une modification
de l’incrément angulaire éventuellement défini auparavant
