Démarrer la programmation de contour à partir d'un formulaire
8
Sélectionner le mode d'utilisation smarT.NC
8
Sélectionner une étape d'usinage au choix nécessitant des
programmes de contour (UNIT 122, UNIT 125)
8

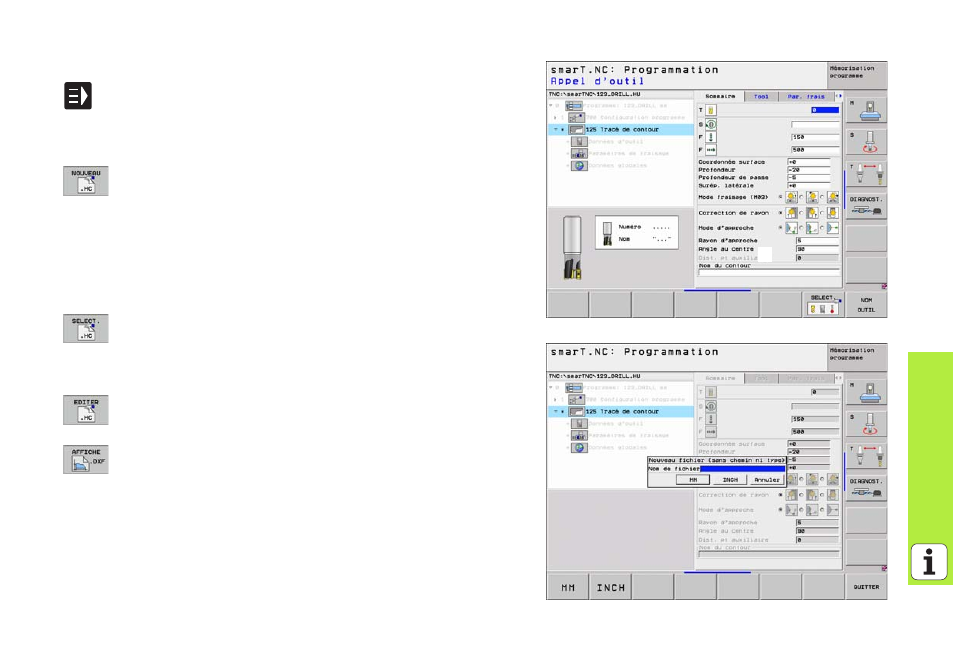

Sélectionner le champ d'introduction dans lequel on doit
définir le nom du programme de contour (
1
, cf. figure )
8
Pour créer un nouveau fichier: Introduire le nom du fichier
(sans le type de fichier), valider avec la softkey NOUVEAU
8
Valider l'unité de mesure du nouveau programme de
contour dans la fenêtre auxiliaire avec la touche MM ou
INCH: smarT.NC ouvre un programme de contour avec
l'unité de mesure que vous avez sélectionnée; smarT.NC
est maintenant dans la programmation de contour et valide
automatiquement la définition de la surface de la pièce brute
enregistrée dans le programme Unit.
8
Pour sélectionner un fichier HC qui existe déjà: Appuyer
sur la softkey SELECT. HC: smarT.NC affiche dans une
fenêtre auxiliaire les programmes de contour disponibles.
Sélectionner l'un des programmes de contour affichés et le
valider dans le formulaire avec ENT ou le bouton OK
8
Pour éditer un fichier HC déjà sélectionné: Appuyer sur la
softkey EDITER: smarT.NC lance alors automatiquement la
programmation de contour
8
Pour créer un fichier HC avec le convertisseur DXF:
Appuyer sur la softkey AFFICHE DXF: smarT.NC affiche
dans une fenêtre auxiliaire les fichiers DXF. Sélectionner
l'un des fichiers DXF affichés et le valider avec la touche
ENT ou le bouton OK: La TNC lance le convertisseur DXF
grâce auquel vous pouvez sélectionner le contour désiré et
enregistrer le nom du contour directement dans le
formulaire (cf. „Traiter les fichiers DXF (option de logiciel)”
à la page 147.)
