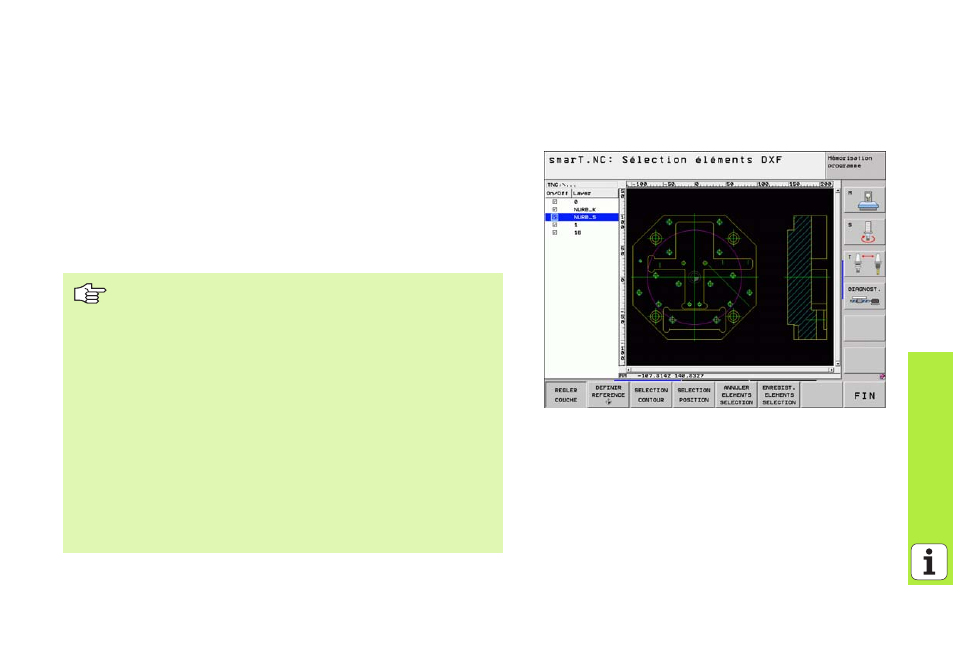

Traiter les fichiers DXF
(option de logiciel)
Application
Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur un
système CAO pour en extraire des contours ou des positions d’usinage
et enregistrer ceux-ci sous forme de programmes conversationnels
Texte clair ou de fichiers de points. Les programmes conversationnels
Texte clair obtenus en sélectionnant le contour peuvent être également
traités par d'anciennes commandes TNC dans la mesure où les
programmes de contour ne contiennent que des séquences L et CC/CP.
Le fichier DXF à traiter doit être enregistré dans le
répertoire SMARTNC du disque dur de la TNC.
Avant l’importation dans la TNC, veiller à ce que le nom du
fichier DXF ne comporte ni espace, ni caractères spéciaux
non autorisés.
Le fichier DXF à ouvrir doit comporter au moins une
couche (layer).
La TNC gère le format DXF R12 le plus répandu
(correspondant à AC1009).
Eléments DXF sélectionnables comme contour:
„
LINE (droite)
„ CIRCLE (cercle entier)
„ ARC (arc de cercle)
