Définir les positions d'usinage
Principes de base

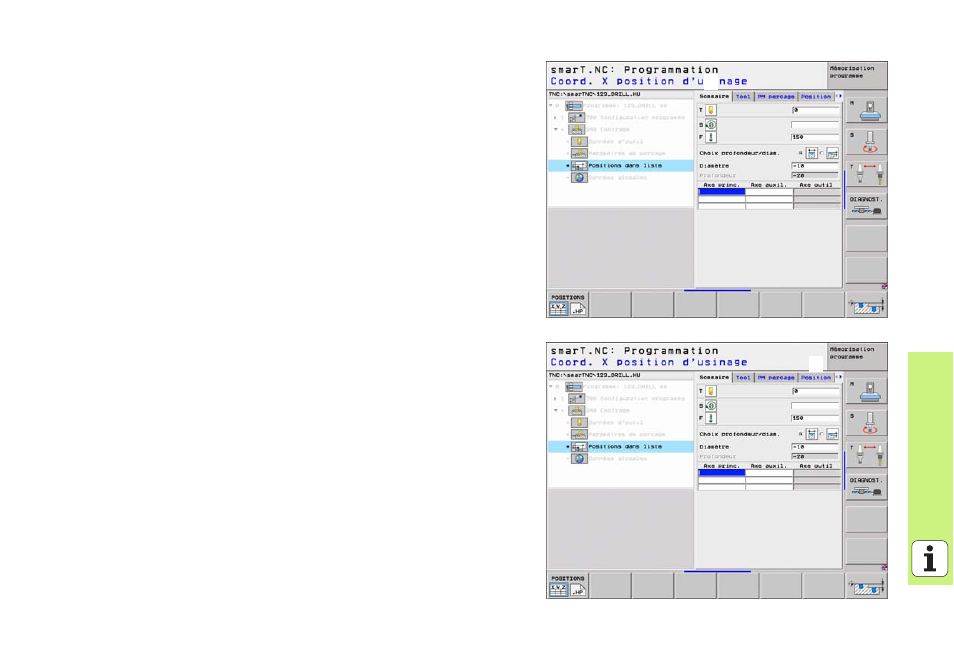

Vous pouvez définir les positions d'usinage en coordonnées cartésiennes
directement dans le formulaire Sommaire
1 de l'étape d'usinage
correspondante (cf. figure en haut et à droite). Si vous désirez effectuer
l'usinage sur plus de trois positions, vous pouvez introduire dans le
formulaire détaillé Positions (
2 ) jusqu'à 6 autres positions d'usinage –
soit au total jusqu’à 9 positions d'usinage.
L'introduction en valeur incrémentale est possible à partir de la 2ème
position d'usinage. Commutation possible avec la touche I ou la softkey.
Il faut impérativement introduire la 1ère position d'usinage en valeur
absolue.
Le générateur de motifs vous permet de définir les positions d'usinage
de manière particulièrement confortable. Dès que vous avez introduit et
validé les paramètres requis, le générateur de motifs affiche aussitôt
graphiquement les positions d'usinage.
smarT.NC enregistre automatiquement dans un tableau de points (fichier
.HP) les positions d'usinage que vous avez introduites et vous pouvez les
réutiliser par la suite aussi souvent que vous le désirez. Il est très pratique
de pouvoir afficher ou occulter n'importe quelles positions d'usinage que
l'on sélectionne sur le graphique.
Si vous avez déjà utilisé les tableaux de points sur d'anciennes
commandes, vous pouvez les réutiliser en mode smarT.NC.
