Installation
Connexions de l'interface de données
30 Manuel d'utilisation

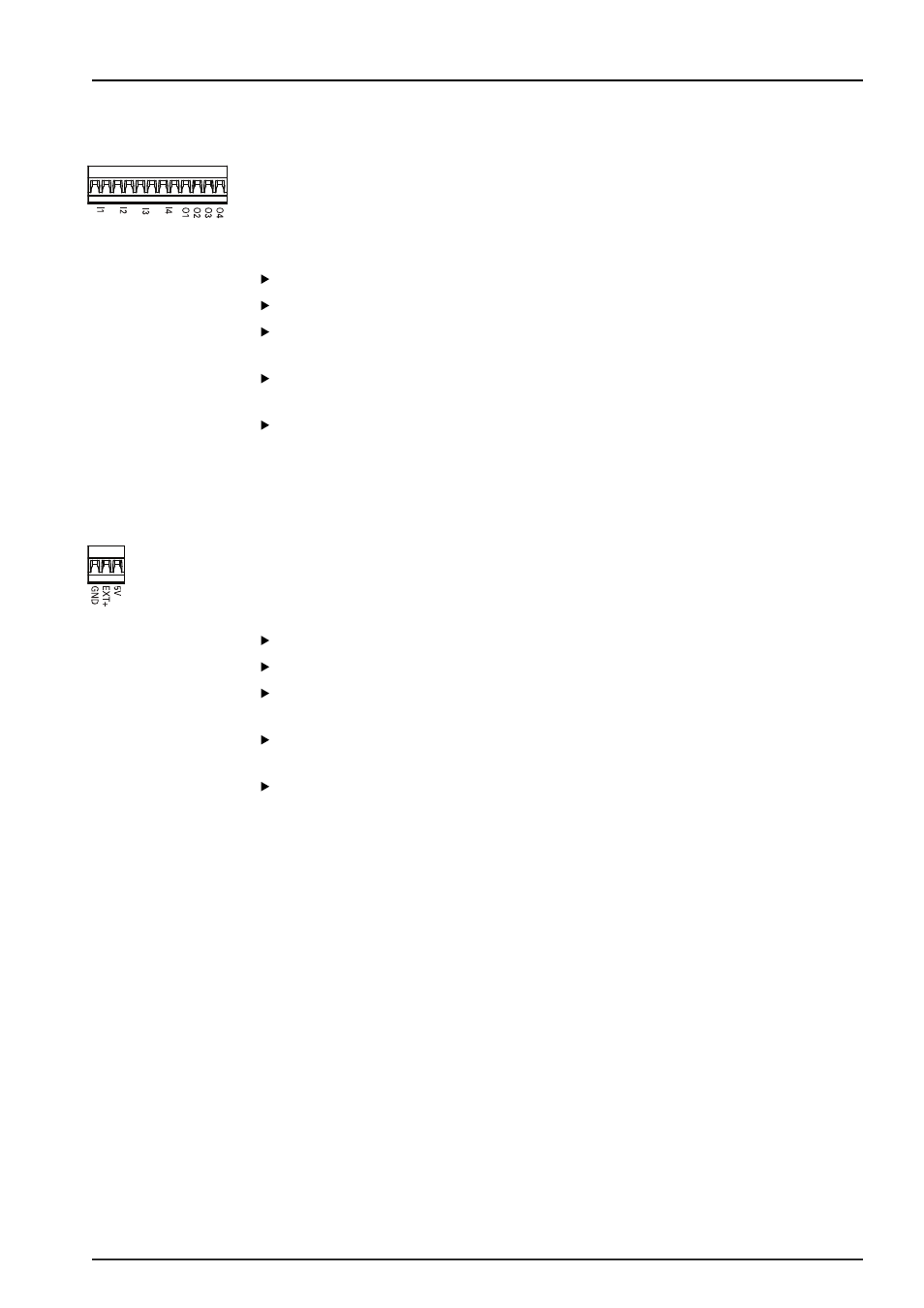

5.2.8 Raccordement d'un connecteur de bornier d'E/S
21
Connecteur d'un
bornier d'E/S
Le MSE 1401 (ID 747507-01) est pourvu d'un connecteur d'E/S permettant de raccorder
un bornier pour entrées à commutation et sorties relais. Les entrées à commutation
sont actives lorsqu'un signal High (contact ou impulsion) est présent. Elles sont isolées
et peuvent être alimentées en externe ou en interne. Voir "Sorties relais", page 171
et "Entrées à commutation", page 171.
Pour connecter le bornier :
Vérifier que l'alimentation secteur est coupée ou que le module est hors tension.
Retirer le connecteur mâle du bornier de la prise du module.
Insérer les conducteurs + et - des entrées à commutation ou le conducteur de
sortie des sorties relais dans leur borne respective du bornier mâle.
Serrer les vis situées au-dessus du connecteur du câble à l'aide d'un petit tournevis
à bout plat.
Insérer le connecteur du bornier mâle dans la prise située sur le module.
5.2.9 Raccordement d'un connecteur d'alimentation pour bornier
d'entrées et sorties
22
Connecteur
d'alimentation
d'un bornier d'E/S
Le MSE 1401 (ID 747507-01) est doté d'une prise pour bornier destiné à raccorder une
tension de sortie 5 V, une alimentation en tension externe et une terre pour les sorties
relais. Voir "Raccordement d'un connecteur de bornier d'E/S", page 30 et "Sorties
relais", page 171.
Pour raccorder le connecteur d'alimentation du bornier :
Vérifier que l'alimentation secteur est coupée ou que le module est hors tension.
Retirer le connecteur mâle du bornier de la prise du module.
Selon les besoins en puissance, insérer les fils nécessaires à la tension 5 V, à
l'alimentation EXT+ et à la terre GND dans les bornes correspondantes du bornier.
Serrer les vis situées au-dessus du connecteur en utilisant un petit tournevis à bout
plat.
Insérer le connecteur mâle du bornier dans la prise située sur le module.
