Résolution de problèmes
Diagnostic
136 Manuel d'utilisation
Ouvrir l'écran
Réserves
fonctionnelles Pour ouvrir l'écran Réserves fonctionnelles :
Cliquer sur le bouton «Réserves fonctionnelles».
L'écran Réserves fonctionnelles s'affiche dans la zone de contenu.
Diagnostic des palpeurs LVDT
Le diagnostic des palpeurs LVDT permet de surveiller la tension de sortie des palpeurs
LVDT.

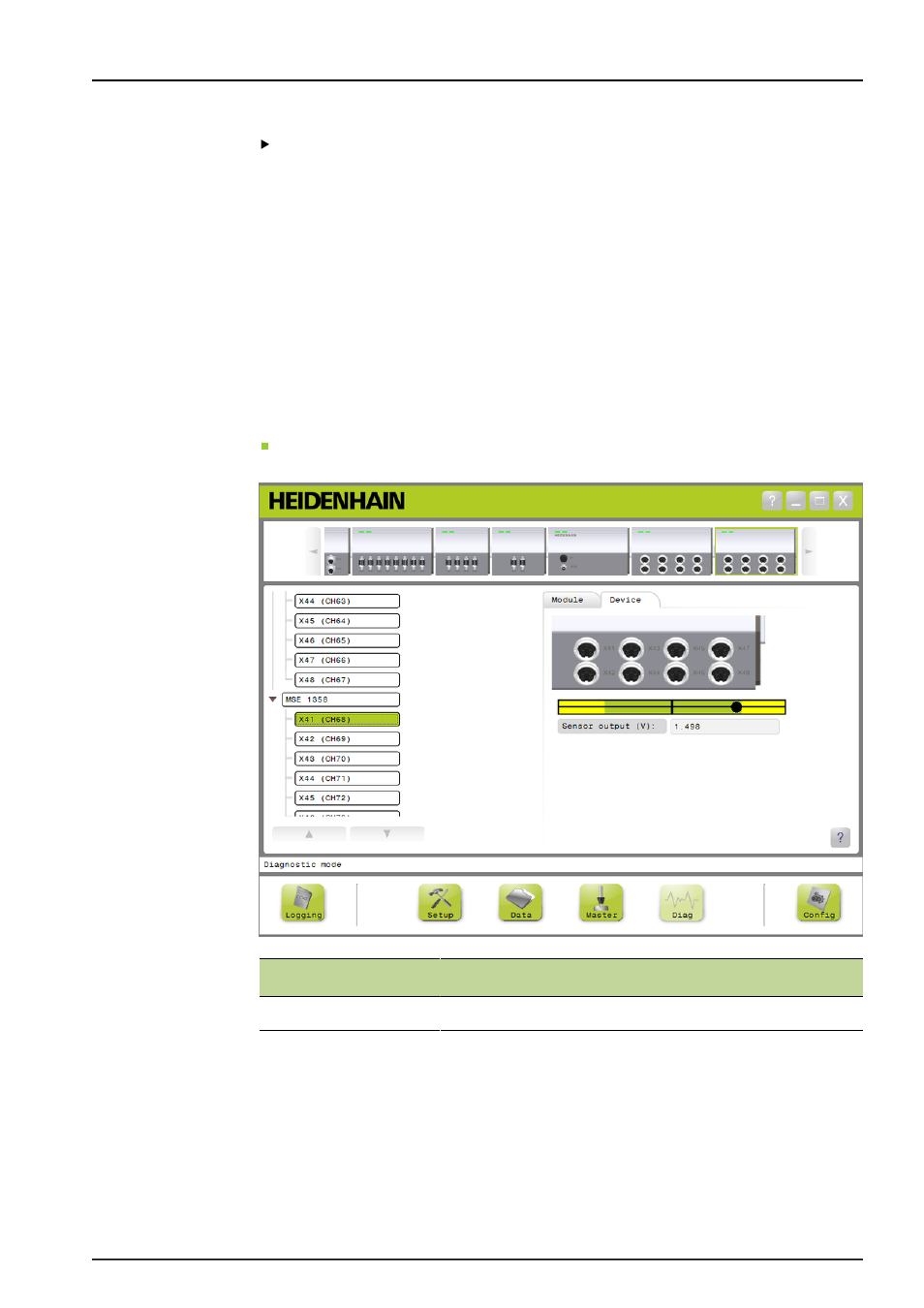

L'écran de diagnostic des palpeurs LVDT affiche une représentation graphique de la
plage occupée par l'électronique sur la plage totale de positionnement. Les zones
jaunes du graphique représentent 20 % de la plage totale utilisable en périphérie. La
précision et la stabilité de positionnement du palpeur est optimale lorsqu'il se trouve au
centre du graphique. Le centre du palpeur LVDT est également appelé "position ZERO".
Diagnostic des palpeurs LVDT :
Sortie du palpeur
Ecran Diagnostic des
palpeurs LVDT
Diagnostic des palpeurs LVDT
Sortie palpeur (V) Affiche la tension de sortie du palpeur.
