Montage
Manuel d'utilisation
17
Les modules MSE 1000 sont conçus pour être montés sur un profilé standard de 35
mm (selon DIN EN 50022), dans une armoire électrique ou sur un pied de montage
(accessoire). Les différents modules sont enfichés les uns dans les autres et fixés
ensemble par un mécanisme de blocage, créant ainsi une chaîne de modules.

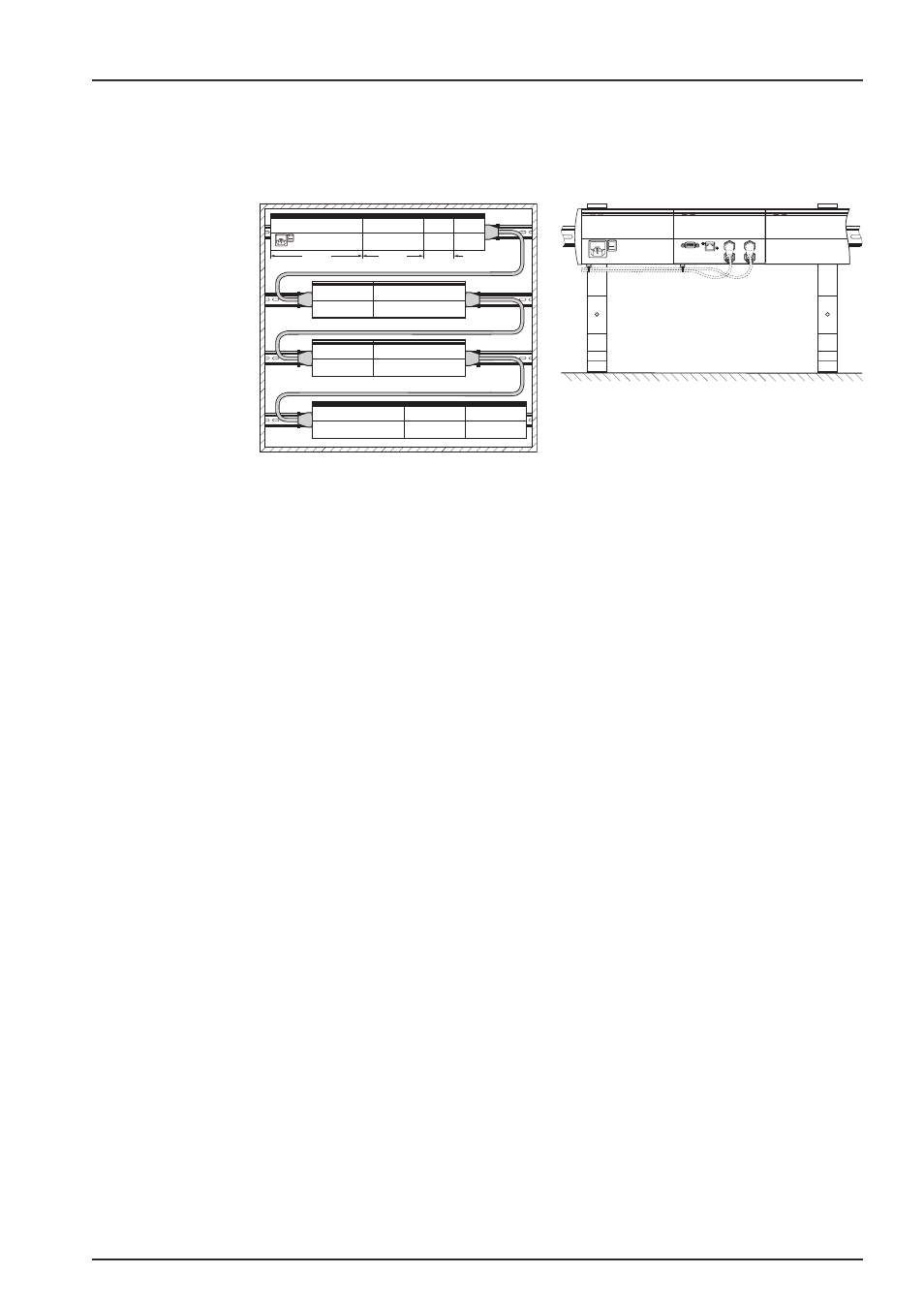

Armoire de montage 19 pouces
Pied de montage
Dans sa configuration de base, le MSE 1000 est composé d'un module d'alimentation
et d'un module de base. Il peut, au besoin, faire l'objet d'une extension avec d'autres
modules. Au total, ce sont jusqu'à 250 axes ou canaux qui peuvent être configurés.
En fonction de la puissance absorbée par les modules montés à la suite du module
d'alimentation et par les appareils raccordés à ces modules, d'autres modules
d'alimentation peuvent s'avérer nécessaires. Si la puissance nominale maximale d'un
module d'alimentation ne suffit pas, il faut en installer un autre dans la chaîne de
modules. Pour connaître la puissance nominale maximale des modules d'alimentation,
voir .
