Installation
Connexions de l'interface de données
Manuel d'utilisation 29

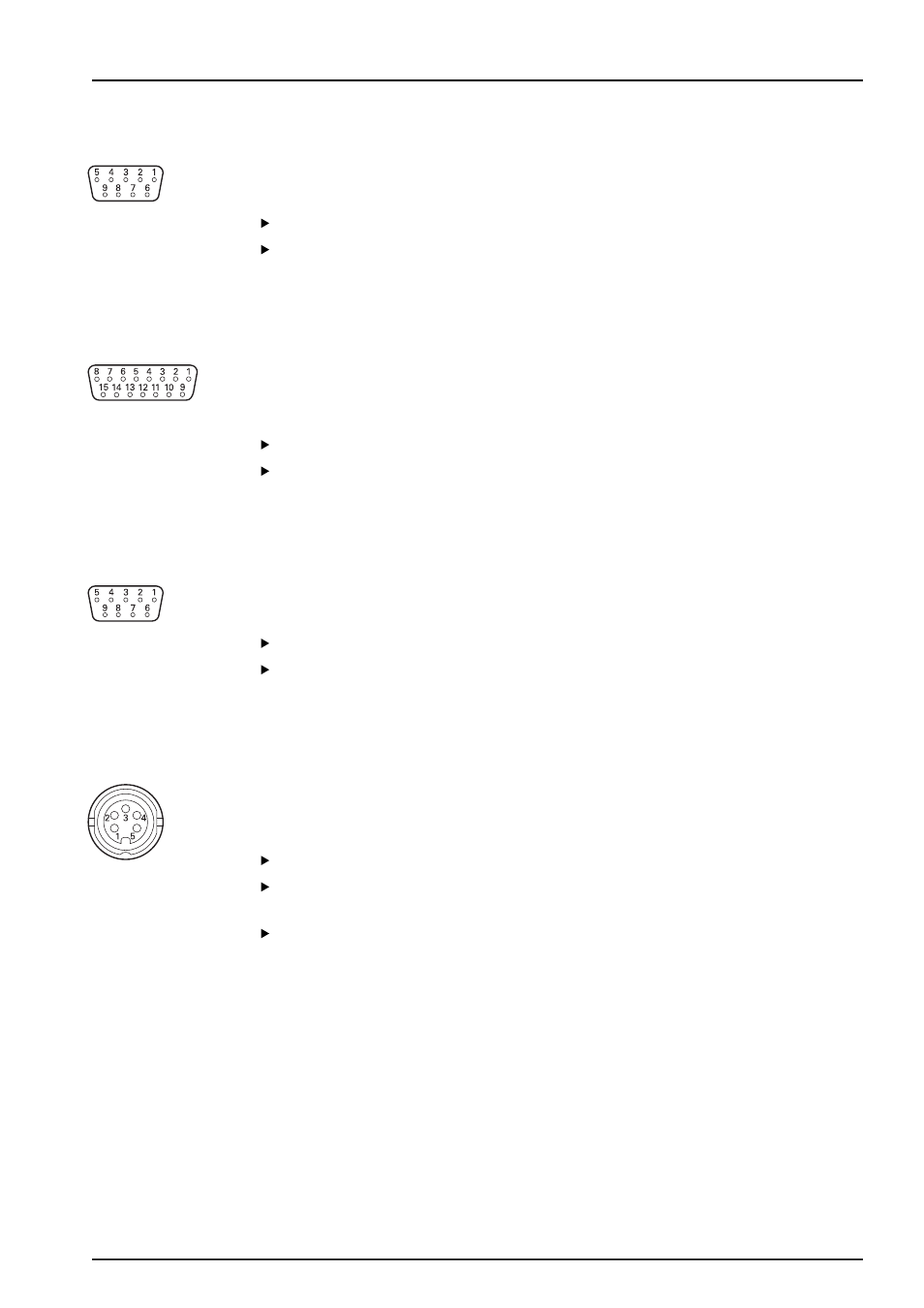

5.2.4 Connexion d'un système de mesure TTL
17
Connecteur de
système de mesure
TTL
Ce produit peut être utilisé avec des systèmes de mesure HEIDENHAIN qui
fournissent des signaux TTL. La longueur du câble de liaison ne doit pas excéder 30 m.
Pour connecter un système de mesure TTL :
Vérifier que tous les modules d'alimentation de la chaîne sont hors tension.
Enficher le connecteur du câble du système de mesure dans la prise 17 du module
prévue à cet effet, puis serrer les vis jusqu'à ce qu'elles soient bien serrées.
5.2.5 Connexion d'un système de mesure 1 V
CC
18
Connecteur de
système de mesure
1 V
CC
Ce produit peut être utilisé avec des systèmes de mesure linéaire et des capteurs
rotatifs HEIDENHAIN qui émettent des signaux 1 V
CC
. La longueur du câble de liaison
ne doit pas excéder 30 m.
Pour connecter un système de mesure 1 V
CC
:
Vérifier que tous les modules d'alimentation de la chaîne sont hors tension.
Enficher le connecteur du câble du système de mesure dans la prise du module 18
prévue à cet effet, puis serrer les vis jusqu'à ce qu'elles soient bien serrées.
5.2.6 Connexion d'un connecteur Sub-D, 9 plots
19
Connecteur Sub-D, 9
plots
Ce produit est pourvu d'un connecteur Sub-D à 9 plots pour l'entrée des signaux
analogiques. La longueur du câble de liaison ne doit pas excéder 30 m.
Pour raccorder un connecteur Sub-D à 9 plots :
Vérifier que tous les modules d'alimentation de la chaîne sont hors tension.
Enficher le connecteur du câble dans la prise Sub-D à 9 plots 19 du module, puis
serrer les vis du connecteur du câble jusqu'à ce qu'elles soient bien serrées.
5.2.7 Connexion d'un palpeur inductif
20
Connecteur de palpeur
inductif
Ce produit peut être utilisé avec des palpeurs inductifs Solartron, Tesa, Marposs, Mahr
à demi-pont et LVDT. Se reporter à la documentation du palpeur inductif concerné pour
la longueur de câble de raccordement maximale.
Pour connecter un palpeur inductif :
Vérifier que tous les modules d'alimentation de la chaîne sont hors tension.
Aligner l'encoche du connecteur du câble de raccordement du palpeur inductif avec
l'encoche de raccordement du palpeur inductif.
Insérer le connecteur du câble dans la prise du palpeur inductif 20 et le serrer en
tournant dans le sens des aiguilles d'une montre, jusqu'à ce qu'il soit bien serré.
