Installation
Connexions de l'interface de données
28 Manuel d'utilisation

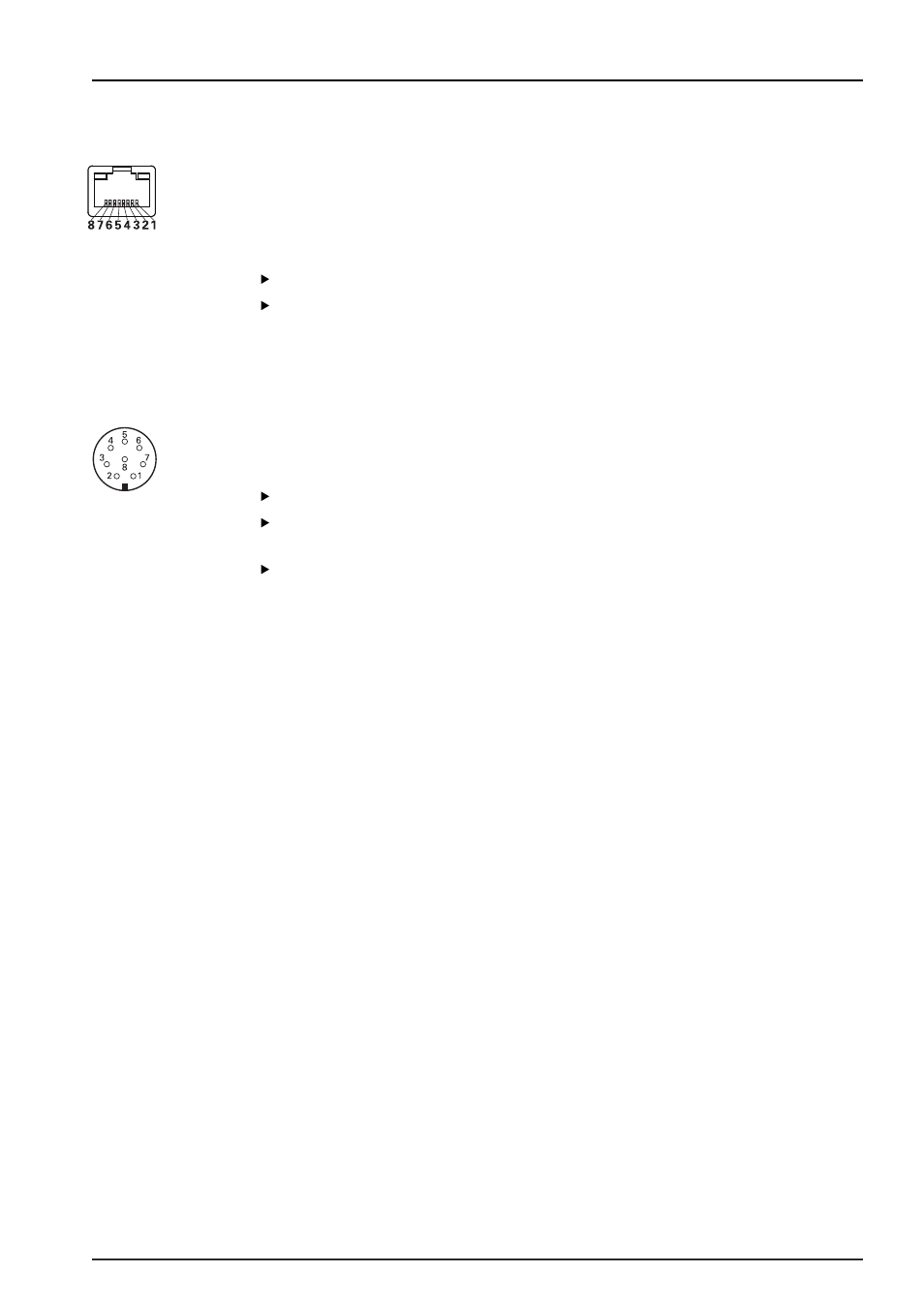

5.2.2 Connexion d'un câble réseau
15
Connecteur RJ-45
Les modules MSE communiquent avec un ordinateur par le biais d'un connecteur
RJ-45
15 situé sur le module de base. Utilisez un câble droit lorsque vous connectez un
routeur DHCP. L'utilisation d'un câble croisé peut s'avérer nécessaire si vous connectez
directement l'ordinateur au module de base. Pour plus d'informations, reportez-vous à
la documentation fournie avec le NIC.
Pour connecter un câble réseau :
Vérifiez que tous les modules d'alimentation de la chaîne sont hors tension.
Insérez le connecteur du câble dans la prise RJ-45 15 avec l'ergot de verrouillage
orienté face vers le haut.
5.2.3 Connexion d'un système de mesure EnDat
16
Connecteur du
système de mesure
EnDat
Ce produit peut être utilisé avec des palpeurs de mesure et des systèmes de mesure
linéaire et angulaire HEIDENHAIN qui émettent des signaux EnDat. La longueur du
câble de liaison ne doit pas excéder 100 m.
Pour connecter un système de mesure EnDat :
Vérifiez que tous les modules d'alimentation de la chaîne sont hors tension.
Alignez l'encoche du connecteur du câble du système de mesure sur l'encoche de
la prise du système de mesure sur le module.
Insérez le connecteur du câble dans la prise du système de mesure 16 , puis serrez
le connecteur du câble en le tournant dans le sens des aiguilles d'une montre
jusqu'à ce qu'il soit bien serré.
