49
Restitution de la valeur de mesure par signal sur l'entrée
„contact“ ou „impulsion“
Pour restituer la valeur de mesure via l'interface EXT (X41),
vous disposez de deux possibilités:
¬ÿrégler l'entrée „contact“ (plot 23 sur X41) sur 0 V,
par ex. à l'aide d'un commutateur simple (contacteur).
ou
¬ÿrégler l'entrée „impulsion“ (plot 22 sur X41) sur 0 V,
par exemple par commande au moyen d'un composant
TTL (ex. SN74LSxx).
Durées caractéristiques à la sortie de la valeur de mesure
Procédure
Durée
Durée min. du signal „contact“
t
e
7 ms
Durée min. du signal „impulsion“
t
e
1.5 µs
Retard mémorisation après „contact“
t
1
5 ms
Retard mémorisation après „impulsion“
t
1
1 µs
Sortie valeur de mesure après
t
2
50 ms
Durée de régénération
t
3
0
Durée du transfert de la valeur de mesure
t
D
=
[s]

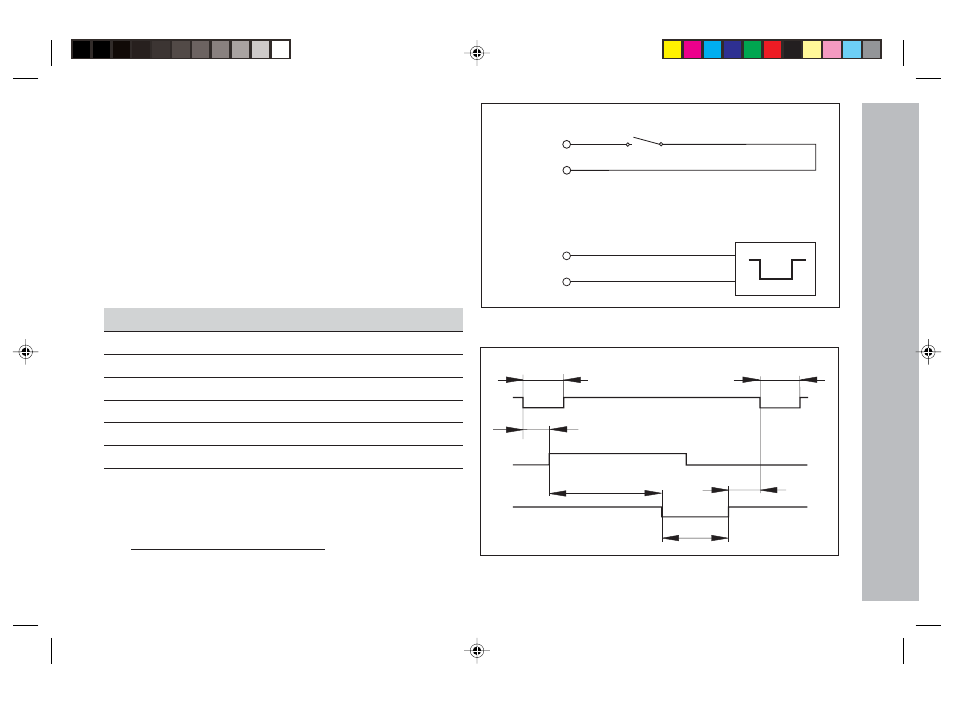

Commande des entrées „contact“ et „impulsion“ sur le
raccordement Sub-D EXT (X41)
Durées du signal à la sortie de la valeur par „impulsion“ ou
„contact“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • nombre d'interlignes)
Interface de données V.24/RS-232-C (X31)
vitesse en bauds
