Interface de données V.24/RS-232-C (X31)
Interface de données V.24/RS-232-C (X31)
L'interface de données V.24/RS-232-C (X31) de la visualisation
de cotes permet de transférer les valeurs de mesure en
format ASCII, par exemple vers une imprimante ou vers un PC.
Câble de raccordement

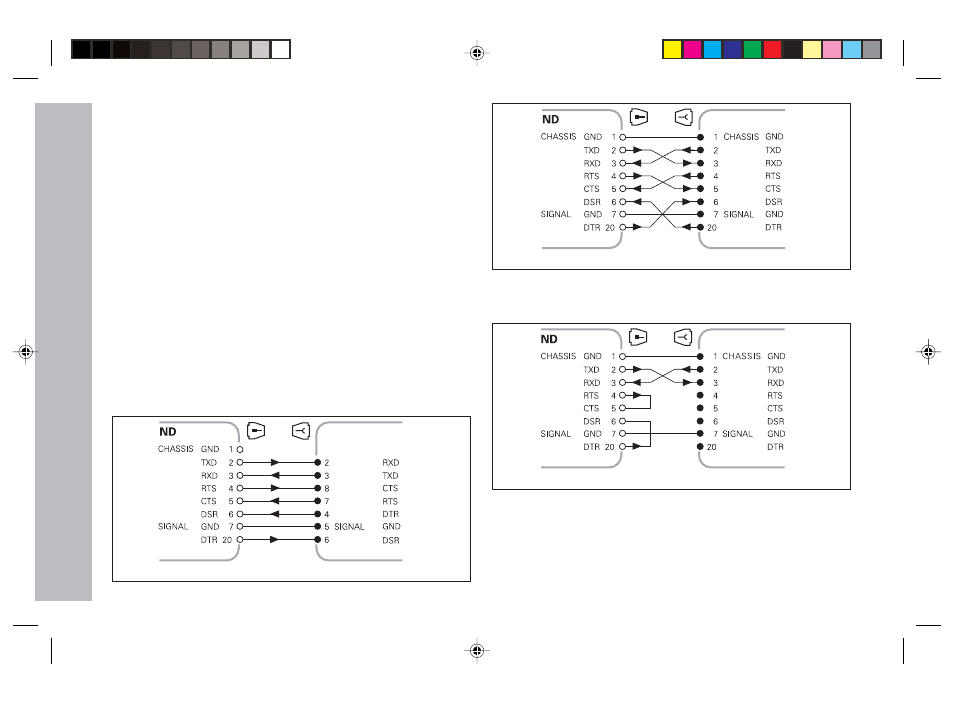

Le câblage de raccordement est, soit complet (fig. en haut),
soit simplifié (fig. en bas). HEIDENHAIN peut vous livrer un
câble de raccordement complet.
Câble de transfert des données pour V.24
Prise Sub-D (mâle) 25 plots/prise Sub-D (femelle) 25 plots
Id.-Nr. 274 545-..
Sur ce câble, les plots 6 et 8 comportent un pont
supplémentaire qui les relient.
Câble de transfert des données pour V.24
Prise Sub-D (mâle) 25 plots/prise Sub-D (femelle) 9 plots
Id.-Nr. 368 017-..
Longueur max. du câble: 20 m
Câble de transfert des données 25 plots/9 plots
Câble de transfert des données 25 plots/25 plots
(câblage complet)
Câble de transfert des données 25 plots/25 plots
(câblage simplifié)
25 plots 9 plots
25 plots 25 plots
25 plots 25 plots
