45
Mode de fonctionnement Chemin restant
Mode de fonctionnement du chemin restant
à parcourir
1)
En mode normal, la visualisation affiche la position effective
du système de mesure. Toutefois, il est souvent plus avanta-
geux, notamment lorsque l'on utilise le ND sur machines-
outils ou dans des opérations d'automatisation, d'afficher le
chemin restant jusqu'à la position nominale que l'on a
introduite manuellement. Ainsi, vous vous positionnez
simplement en décomptant vers la valeur d'affichage zéro.
L'affichage Chemin restant est sélectionné en introduisant le
code 24 65 82.
Fonction des sorties à commutation A1 et A2
En mode Chemin restant, la fonction des sorties à commu-
tation A1 (plot 15) et A2 (plot 16) est modifiée: Elles sont
symétriques par rapport à la valeur d'affichage zéro. En
introduisant, par exemple, dans P62 la valeur 10 mm pour le
point de commutation, la sortie A1 commute à +10 mm et

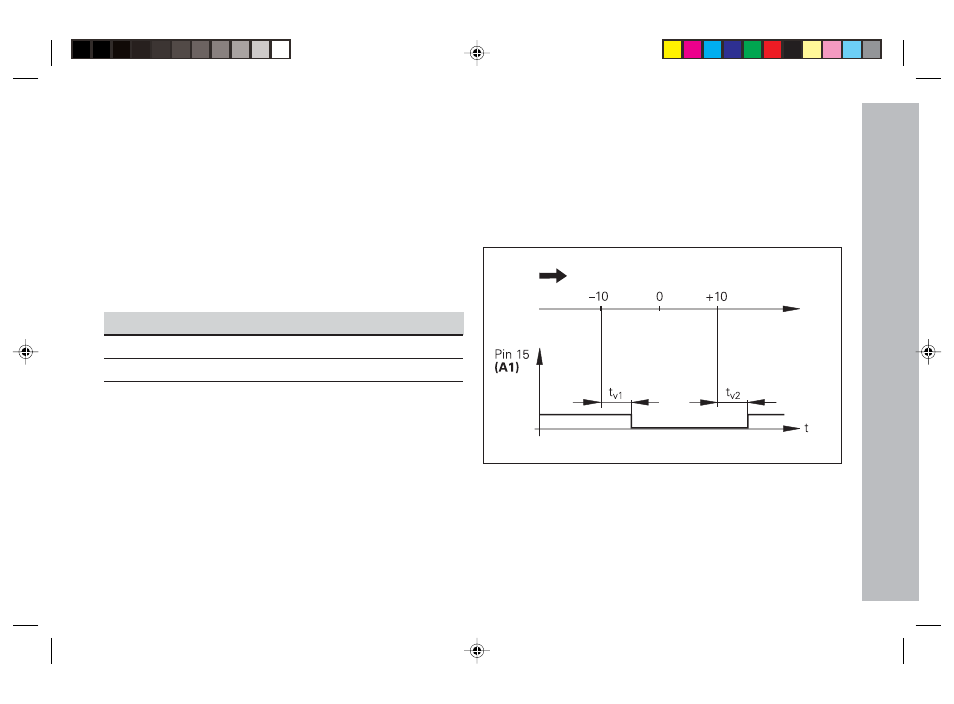

–10 mm. La figure ci-dessous montre le signal de sortie A1
lors d'un déplacement vers zéro dans le sens négatif.
Courbe du signal pour limite de commutation (A1) = 10 mm ,
t
v1
≤ 30 ms, t
v2
≤ 180 ms
Affichage Signification
CH.REST. ON Pas d'affichage Chemin restant
CH.REST.OFF Affichage Chemin restant sélectionné
„Décomptage vers zéro” avec l'affichage Chemin restant
¬ Sélectionnez le point de référence 2.
¬ Introduisez la position nominale.
¬ Déplacez l'axe jusqu'à zéro.
1) Seulement en mode „Mesure linéaire”
Course
