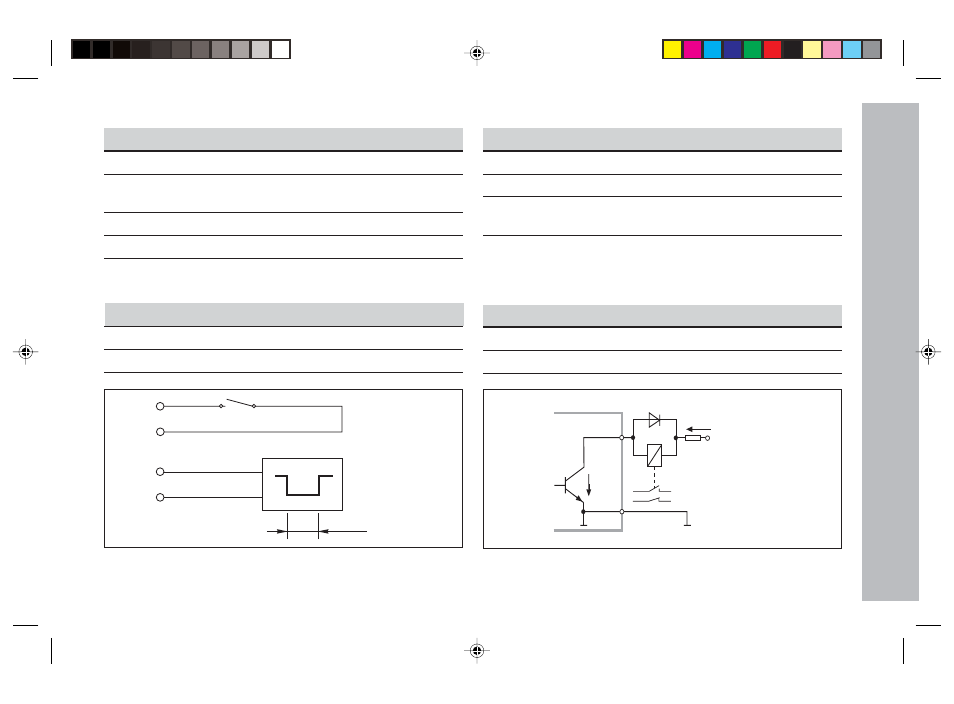

Entrées/sorties à commutation EXT (X41)
Entrées
Signaux d'entrée
Résistance interne „Pull-up“ 1 k Ω, active Low
Commande par contact à 0 V ou
niveau Low par composant TTL
Retard pour remise à zéro/initialisation: t
v
≤ 2 ms
Durée min. de l'impulsion pour tous les signaux: t
min
≥ 30 ms
Niveau du signal aux entrées
Etat Niveau
High + 3,9 V ≤ U ≤ + 15 V
Low – 0,5 V ≤ U ≤ + 0,9 V; I ≤ 6 mA
B UCE
E
C
Pin 1.10 0 V
+ UB ≤ 32 V
I ≤ 100 mA
t
min
≥ 30 ms
0V
E
0V
E
t
min
Sorties
Signaux de sortie
Sorties „collecteur ouvert“, actives Low
Retard jusqu'à la sortie du signal: t
v
≤ 30 ms
Durée du signal de passage à zéro, limite de commutation
A1, A2: t
0
≥ 180 ms
Niveau du signal aux sorties
Etat Niveau
High U ≤ + 32 V; I ≤ 10µA
Low U ≤ + 0,4 V; I ≤ 100 mA
