Règle de mesure à l'intérieur Marques de référence
du système de mesure linéaire à distances codées
Systèmes de mesure de déplacement et marques
de référence
Les visualisations de cotes ND 281 et NDP 281 sont
destinées au raccordement de systèmes de mesure linéaire
photoélectrique délivrant des signaux sinusoïdaux – 11 µA
CC
ou 1 V
CC
– et de préférence au raccordement de palpeurs de
mesure MT HEIDENHAIN avec signaux 11 µA
CC
.
Les palpeurs MT possèdent une marque de référence.
D'autres systèmes de mesure linéaire photoélectrique (cf.
„Systèmes de mesure linéaire“) peuvent également
comporter une ou plusieurs marques de référence –
„à distances codées“ notamment.
Lors d'une coupure de courant, la relation entre la position du
palpeur et la position affichée est perdue. Grâce aux marques
de référence des systèmes de mesure de déplacement et à
l'automatisme REF de la visualisation de cotes, vous pouvez
rétablir sans problème cette relation après la remise sous
tension.
Lors du franchissement des marques de référence, un signal
est émis, désignant cette position sur la règle comme point
de référence. La visualisation de cotes rétablit simultanément
les relations entre la position du palpeur et les valeurs
d'affichage que vous avez définies précédemment.
Grâce aux systèmes de mesure à distances codées, il vous
suffit pour cela d'effectuer un déplacement max. de 20 mm.

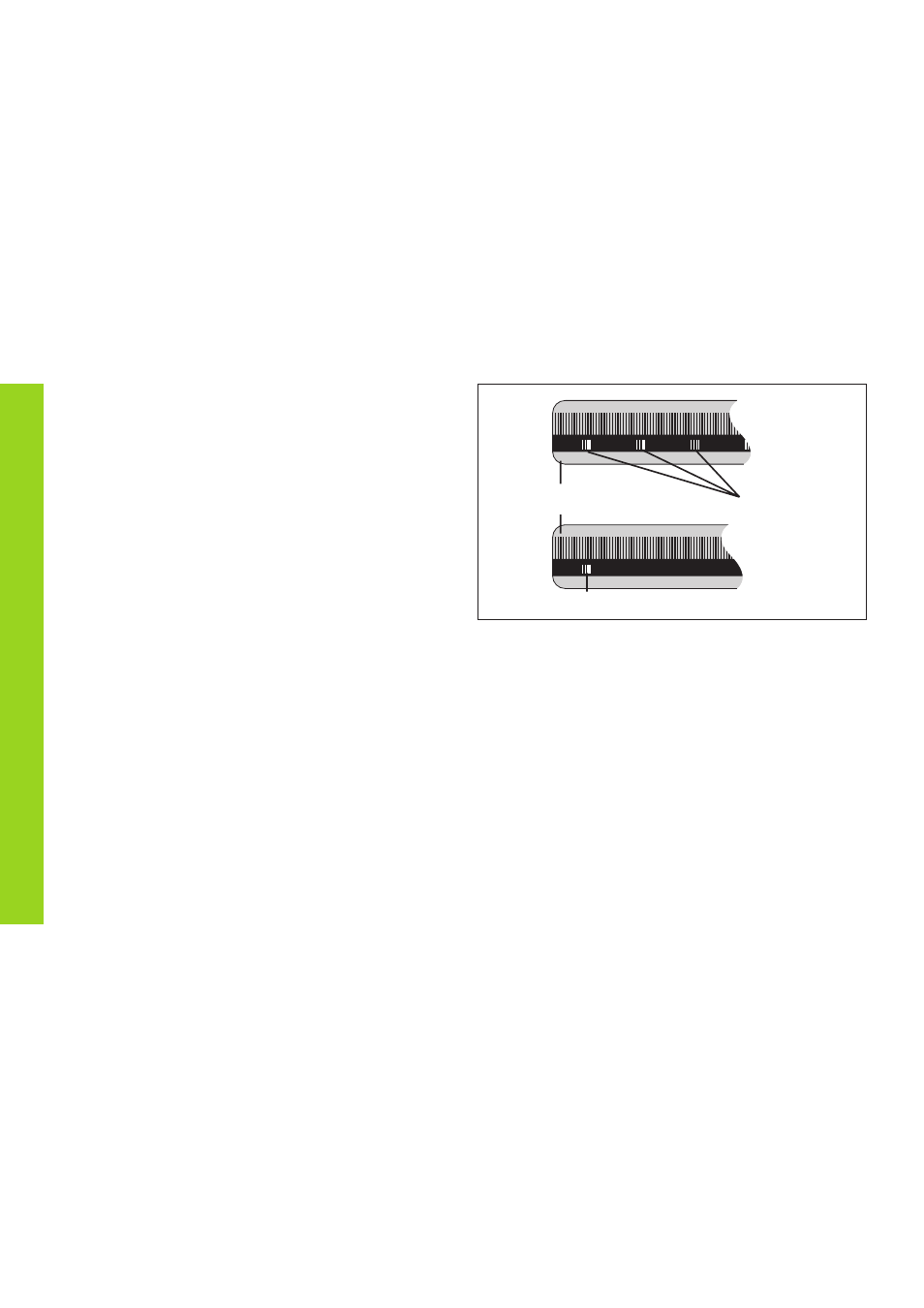

Marque de référence
Marques de référence sur les systèmes de mesure linéaire
